Información Básica
No. de Modelo
STL-steel structure building
Uso
Taller a prueba de polvo, Taller de Electroestática, Industria alimentaria y química, Industria pesada, Instalación de investigación, Taller especializado, Procesamiento textil y electrónico, Almacén
Dibujo
Diseño plano, instalación de plano de taller
Viento contra
80~280km por hora
Carga de nieve
30~200kg por m2
Terremoto contra
7~9 grados
Certificado
ISO, CE, inspección de terceros
Techo y cobertura de pared
Una sola hoja corrugada o panel sándwich
Ventana
Marco de cristal de aleación de PVC o aluminio
Puerta
Puerta industrial deslizante o puerta de cierre con roldana
Opción
Cinturón de claraboya, accesorio de ventilación, canalón, grúa
Aplicación
Edificio de estructura de acero, almacén de acero
Estándar
ES, ASTM, DIN, BS, EN1090
Formulario de conexión
Conexión mediante pernos
Acero estructural al carbono
Q355b/S355jr/Gr 50, Q235B/S355jr/ A36
Paquete de Transporte
Carga de la estructura principal en 40ft OT, otros carga
Especificación
Personalizado
Capacidad de Producción
10000 sqm por mes
Descripción de Producto

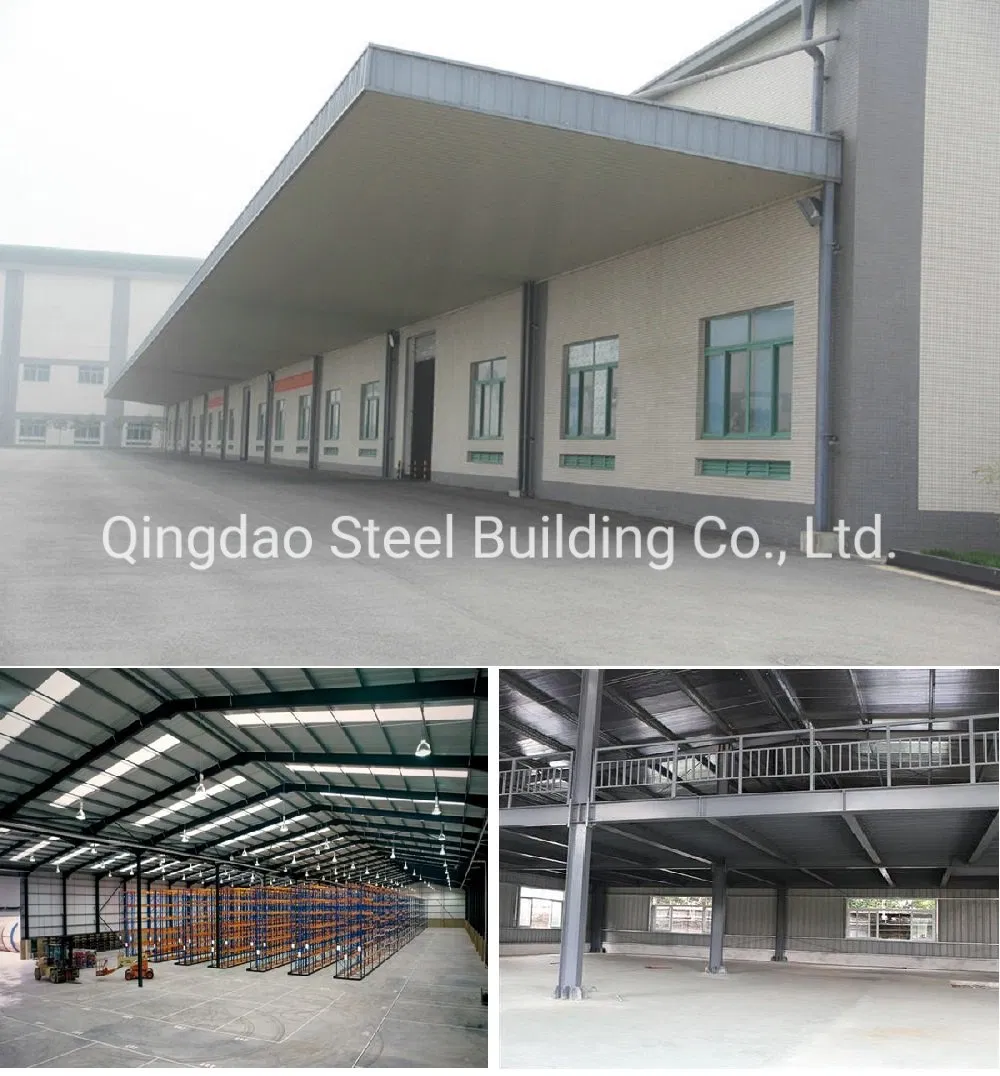

Estructura de acero prefabricadas construcción modular de construcción industrial de acero, Taller de almacén de la construcción de edificio de estructura de acero prefabricados.
Descripción del Edificio de Estructura de Acero Prefabricado
| El edificio pórtico estándar americano |
Estándar de Europa I beam frame building |
Australia haz de la construcción de trama estándar H |
Demanda por:
1) La norma ANSI/AISC 360-05 de la demanda.
2) Mucha nieve y viento la región.
|
Demanda por:
1) EN1090-1:2009+A1:2011; EN1090-2:2018 Standard de la demanda.
2) Otro inglés y francés, Spanish región.
|
Demanda por:
1) Estándar AS4100-1998 de la demanda.
2) Australia, Nueva Zelanda y la cercana región.
|

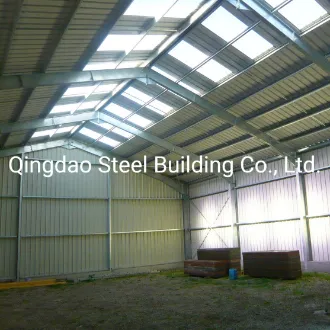

| Taller de la estructura de acero galvanizado |

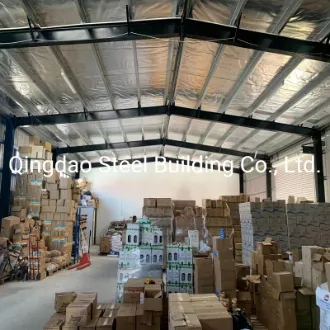

Almacén de maquinaria de acero |
Galpón de heno de la granja de acero |

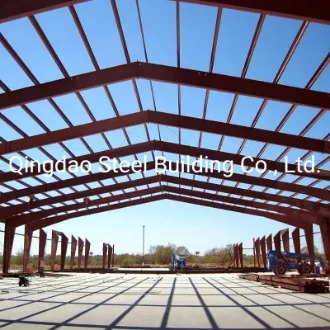

| Bastidor de la estructura de acero |

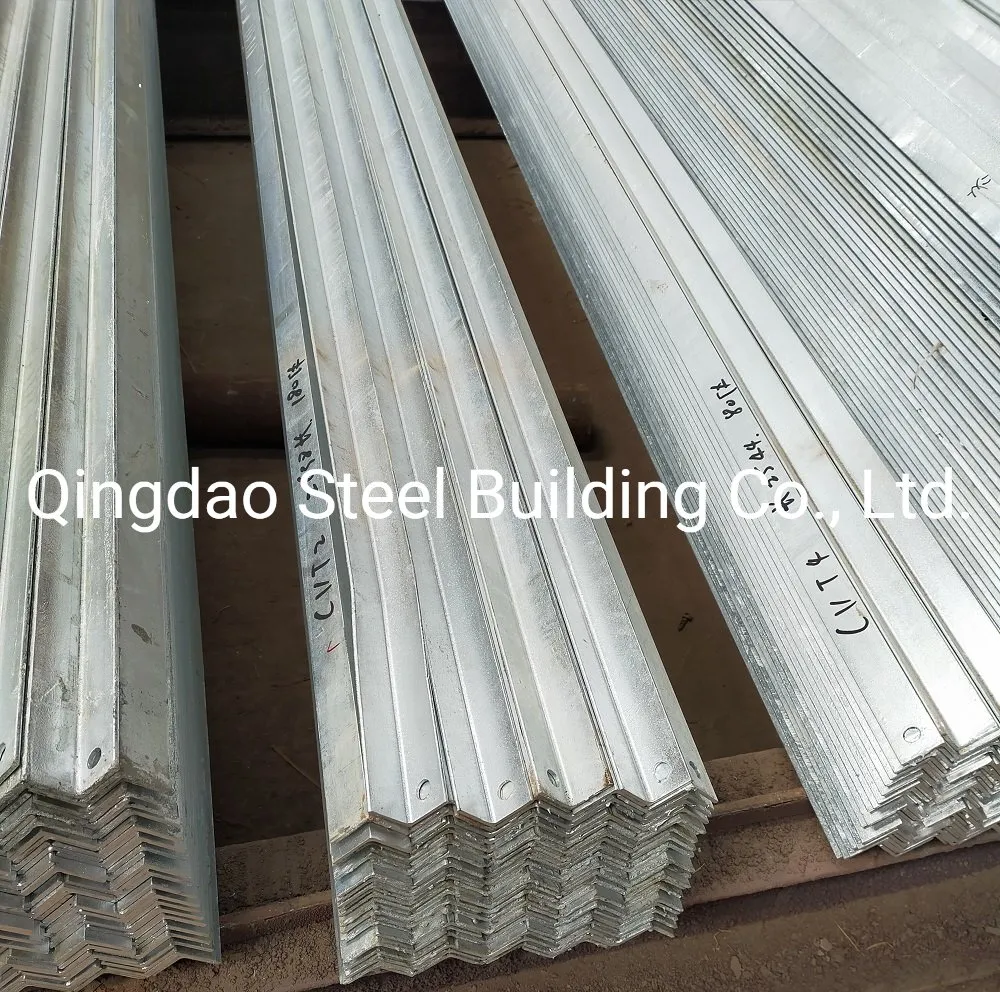

Ángulo de la estructura de refuerzo de acero |
Viga de amarre de acero |

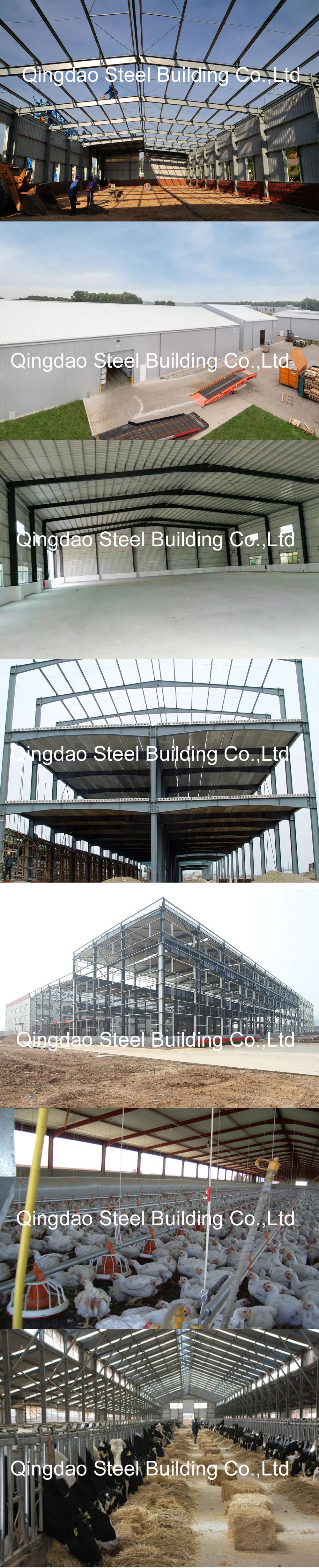

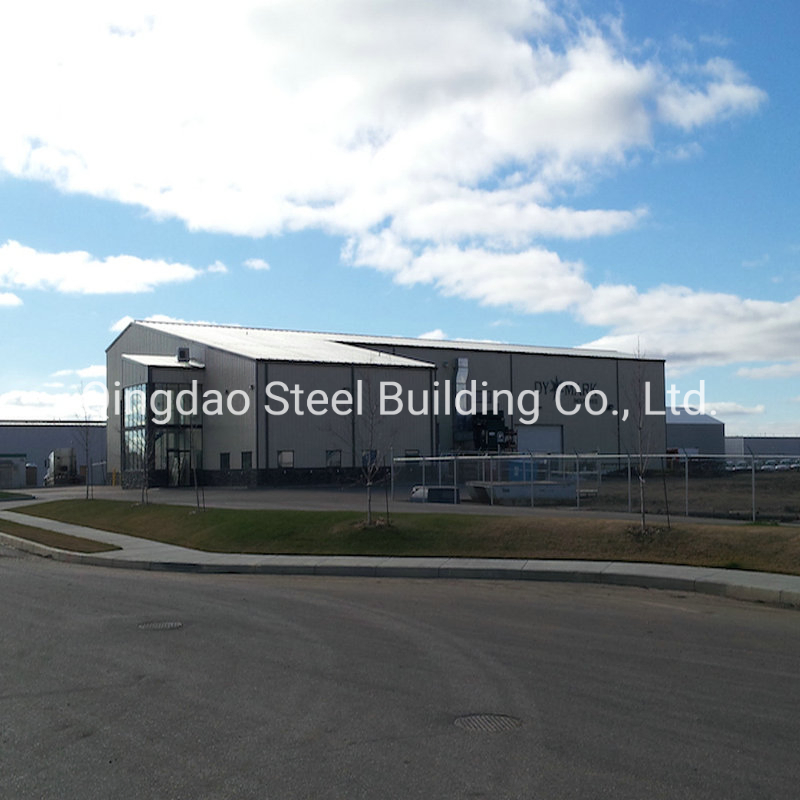

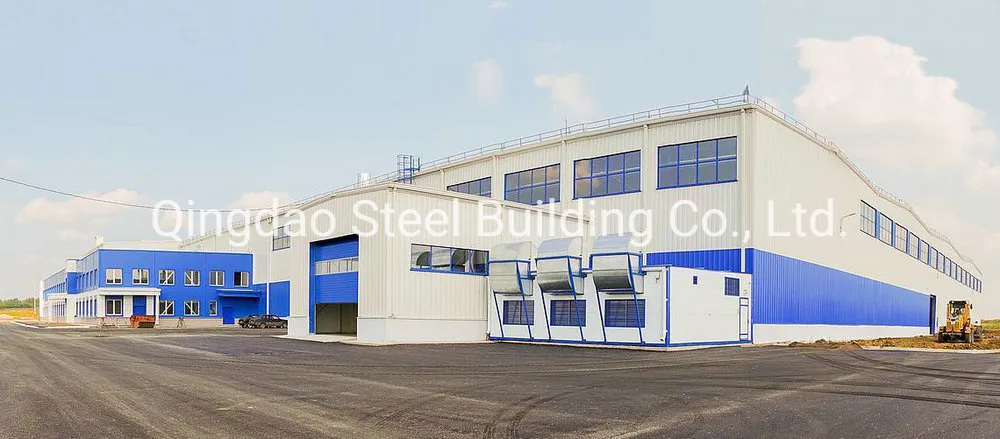

Casos de Proyectos Realizados en el Extranjero
Contamos con exportación en el extranjero por más de 15 años. La estructura de acero se diseña bajo las siguientes normas:
- Estándar de Europa: EN1090 EXC2 - Aprobado CE (Exportado a Noruega, Islandia, Francia, España, Rumanía, República Checa, Croacia...)
- Estándar de África: EN1090 BS5950-2 GB etc. - Aprobado CE BV SGS (Exportado a Mauritania, Senegal, Costa de Marfil, Ghana, Nigeria, Camerún, Congo, Angola, Zambia, Malawi, Sudáfrica...)
- Estándar de Asia Central: EN1090 BS5950-2 GB etc. - Aprobado CE BV SGS (Exportado a Arabia Saudita, Omán, Qatar, Israel, Líbano, Jordania...)
- Estándar del Sudeste de Asia: BS5950-2 GB etc. - Aprobado BV SGS (Exportado a Myanmar, Vietnam, Malasia, Filipinas, Brunei, Camboya...)
- Estándar de Australia: AS-4100-1998 - Aprobado SGS (Exportado a Australia - Melbourne, Sydney, Adelaide, Queensland, y Nueva Zelanda)
- Estándar de Estados Unidos: AISC 360-16, BS5950-2 EN GB etc. - Aprobado BV SGS (Exportado a EE. UU., México, República Dominicana, Paraguay, Colombia, Chile, Brasil, Argentina...)
Suministro de la Estructura de Acero Prefabricada
- Todas las piezas del bastidor con estructura de acero preformadas (agujeros, soldaduras, tratamiento de superficie, etc.).
- Todos los paneles de pared y techo ya cortados a medida para su estructura.
- Ventana y puerta completas con bisagra, hardware de mango, etc.
- Pernos, tornillos y remaches tubulares necesarios para asegurar su estructura.
- Remates (flashing) y silicona para ayudar a proteger su estructura.
- Otros accesorios opcionales a elegir: canalón, boca de agua, montaje de ventilación, escaleras, etc.
- Otro equipamiento interno simple: estanterías, luz LED, etc.
¿Cómo solicitar una cotización de estructura de acero?
- 1. ¿Ubicación del proyecto?
- 2. ¿Cuál será el uso de su edificio?
- 3. Velocidad del viento (KM/H) / Carga de nieve (KG/M2) / Carga sísmica si aplica.
- 4. Dimensiones: Ancho x Largo x Altura de alero (Se acepta o no columna interior si el edificio mide más de 30m de ancho).
- 5. ¿Material de cobertura de pared y techo?
- 6. ¿Alguna ventana y puerta requerida?
- 7. Tratamiento de superficie: Pintura o galvanizado por inmersión en caliente.
- 8. ¿Requiere entresuelo o grúa? ¿Alguna otra demanda especial?

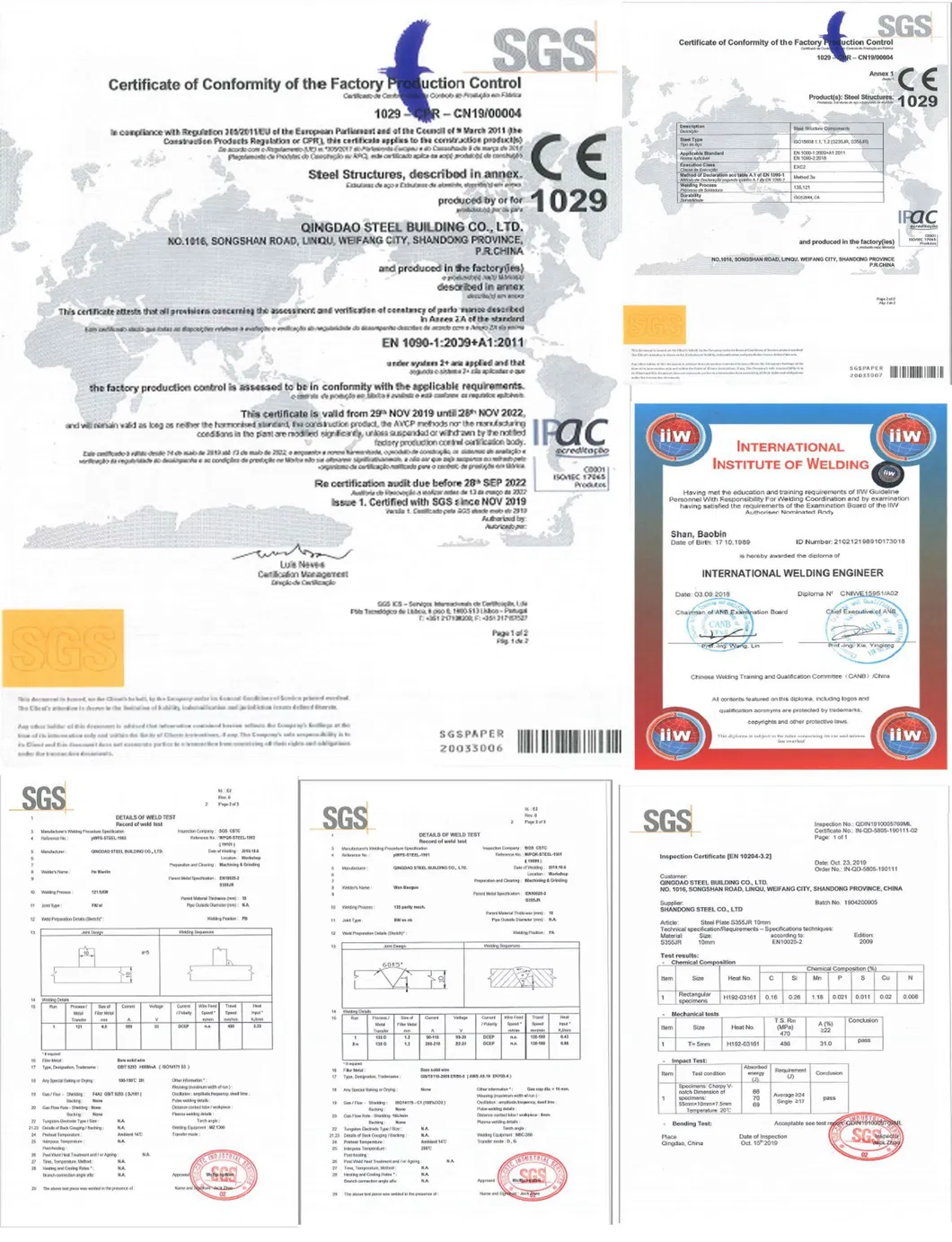

Certificaciones
Estructura de Acero de Alta Calidad con Certificado CE
Estructura de acero, construcción de estructura de acero, almacén de estructura de acero ligero, estructura de acero de alta calidad, amplia gama de estructuras de acero, estructura de acero de gran altura prefabricada, hangar y diseño de almacenes.
| Tema |
Tamaño popular |
Altura popular |
La cobertura |
Tamaño de puerta |

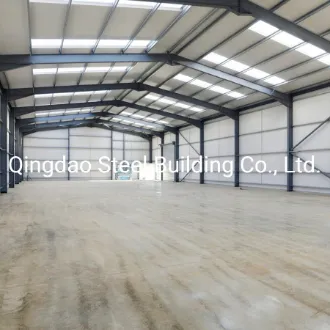

| Almacén de acero |
20x30m |
5m |
Lámina de acero corrugado simple |
4x4.5m |
| Taller de acero |
20x50m |
6m |
Aislamiento del techo con pared de chapa de acero simple |
4.5x5m |
| Almacenamiento de granja |
16x36m |
4m |
Lámina de acero simple o solo techo |
4x3.5m |

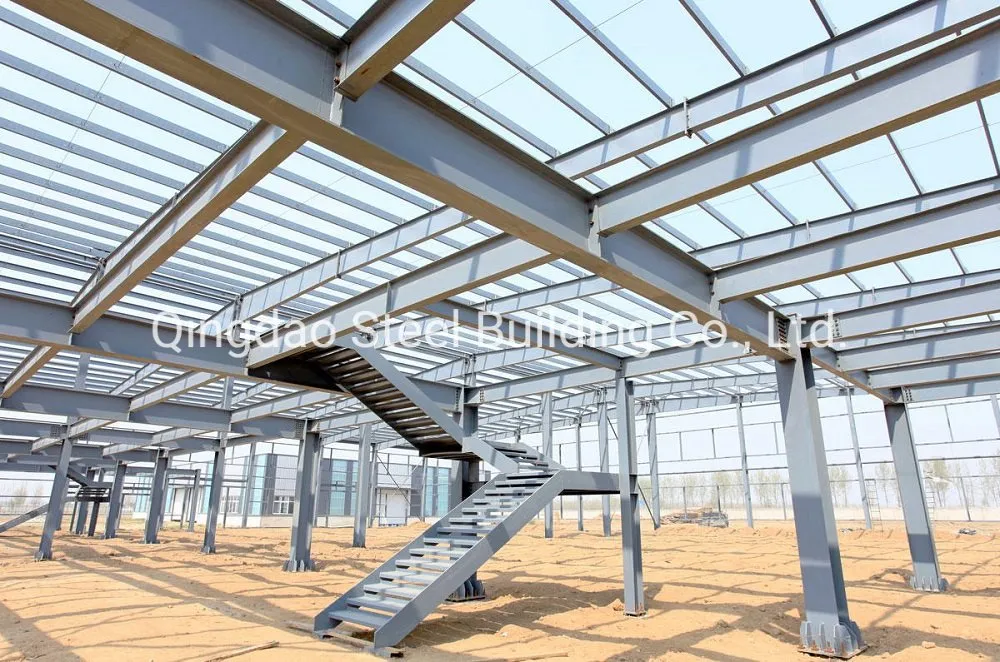

Estructura de acero de suelo múltiple
Cuando se trata de edificios de estilo comercial, el acero es el camino confiable a seguir. Diversos estudios demuestran que el acero prefabricado es la mejor solución: eficiente, sólida y robusta. Ahorra tiempo en mantenimiento y está garantizado para durar. Ofrecemos diseños prácticos y estéticamente atractivos a un precio accesible.

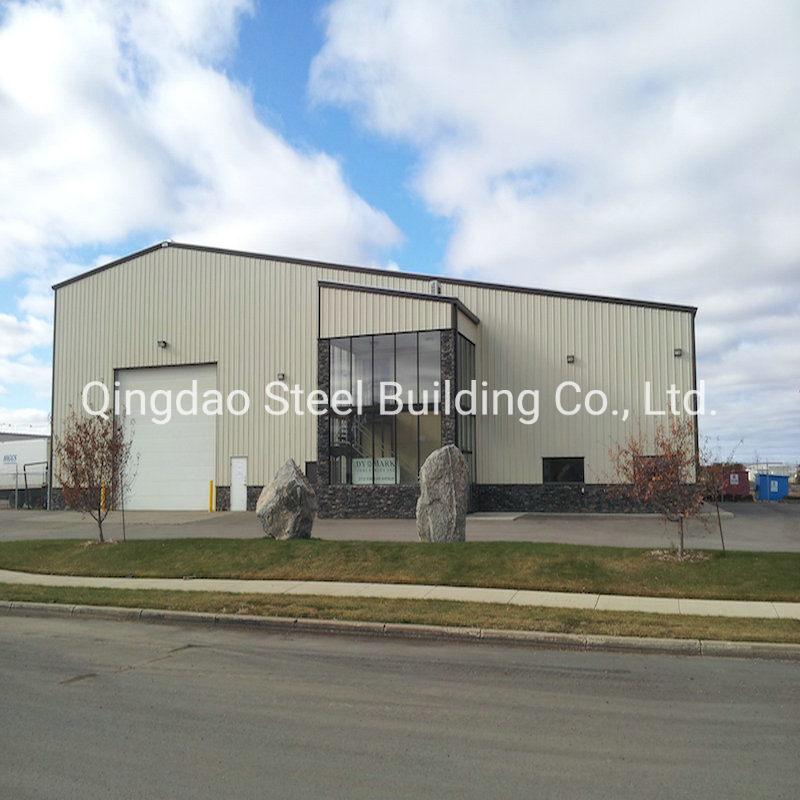

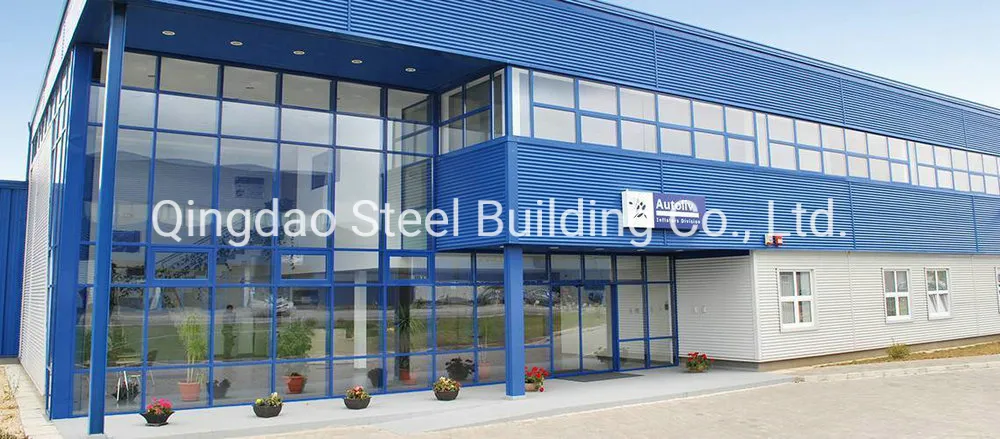

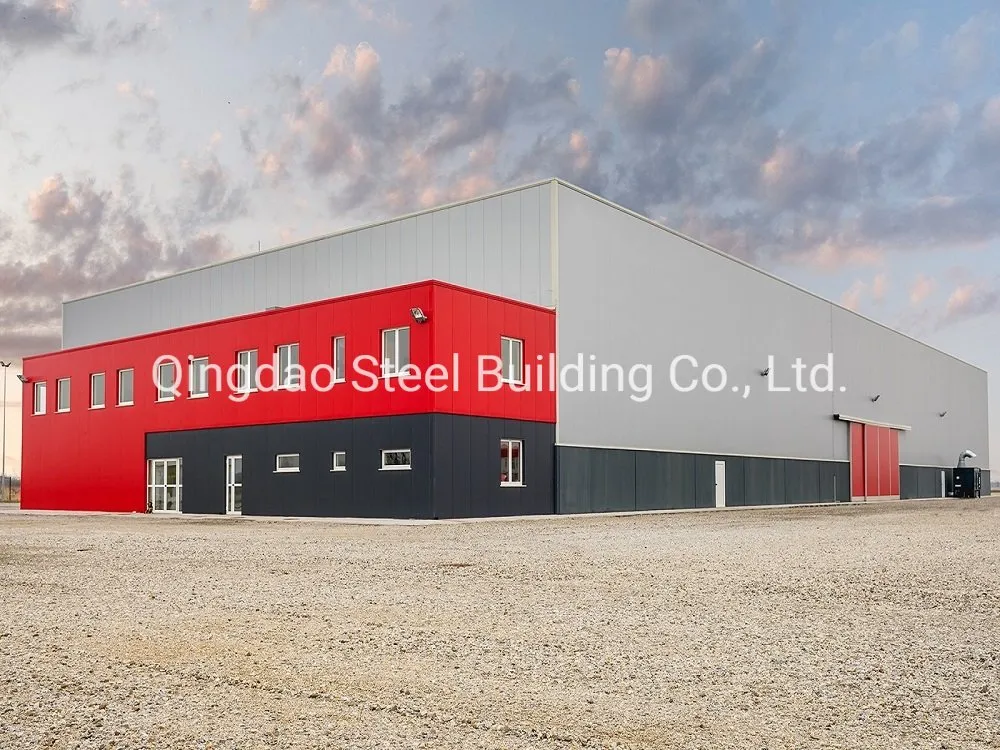

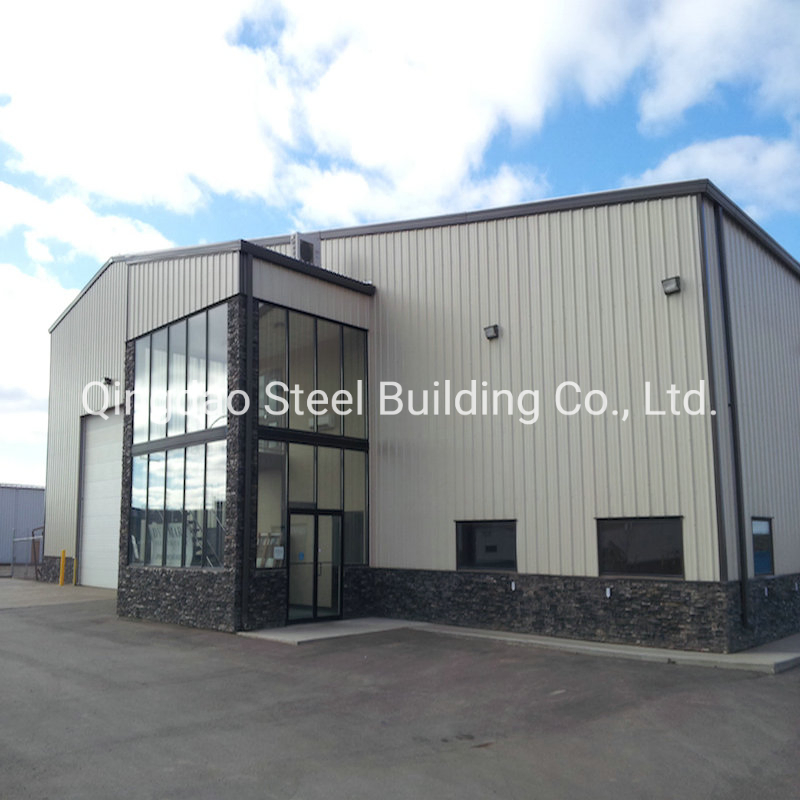

Almacén de acero con oficina
Al construir un almacén de acero o taller, suele ser necesaria una oficina. Podemos diseñar el edificio de oficinas integrado en la estructura principal o de forma externa, con opciones de uno, dos, tres pisos o más.

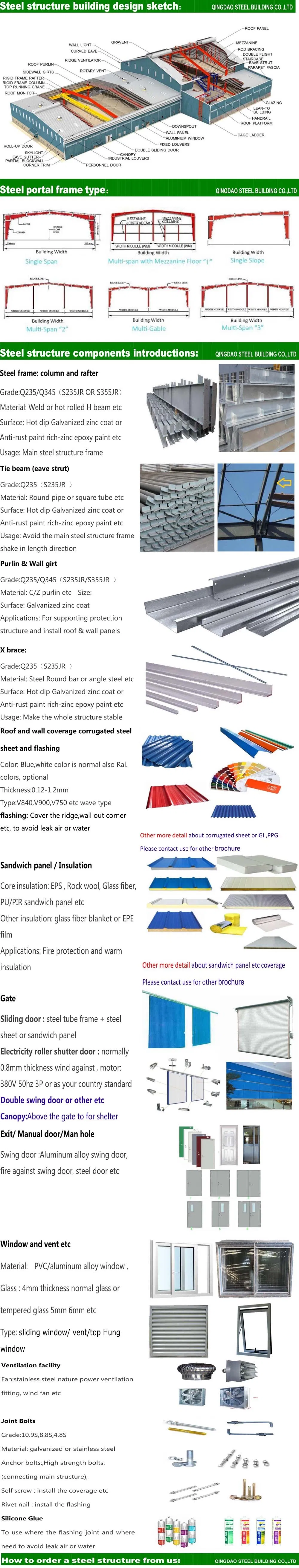

Configuración General de Estructuras de Acero
Aplicación
Almacén de acero, estructura de acero de construcción, taller de estructura de acero, hangar, pabellón deportivo, centro comercial, establo, granja avícola, etc.
Espacio libre (Ancho)
6~50m sin columna central.
Altura y Longitud
Altura: 2~20m. Longitud: Según requerimientos específicos del proyecto.
Grado de Material
Q345(S355JR) o Q235(S235JR) de acero o según solicitud.
Columnas y Vigas
Viga H laminada en caliente o soldada.
Viga de amarre y Purlin
Viga de amarre: Tubo redondo o cuadrado. Purlin: Perfil C o Z en espesores de 2.0mm, 2.2mm, 2.5mm, 3.0mm.
Cobertura de pared y techo
Chapa simple corrugada (0.12~1.2mm) o paneles sándwich con núcleo de EPS, lana de roca, fibra de vidrio o espuma de PU (50mm, 75mm, 100mm, 150mm, 200mm).
Puertas y Ventanas
Puerta enrollable eléctrica o puerta deslizante de PU. Ventanas corredizas con marcos de aluminio o PVC.
Tratamiento de Superficie
Granallado con pintura anticorrosiva rica en zinc y pintura epoxi, o galvanizado por inmersión en caliente.

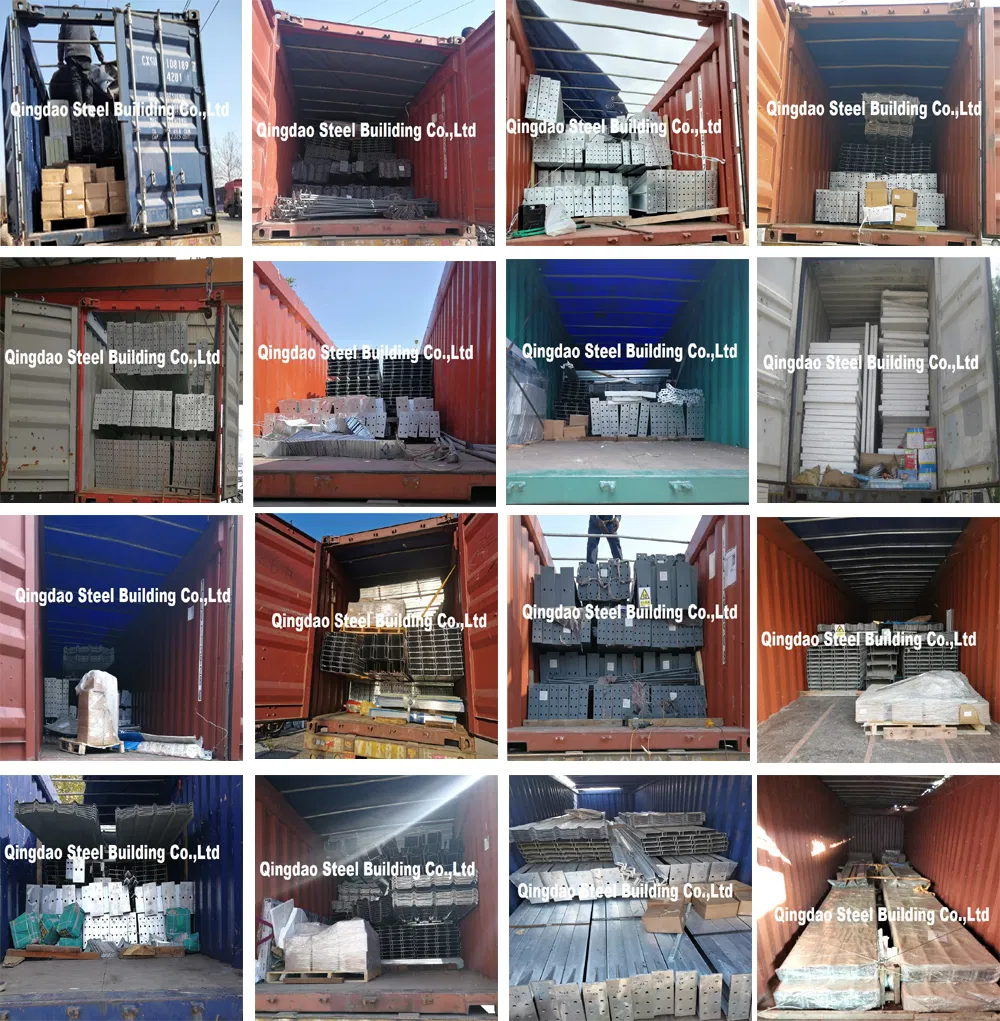

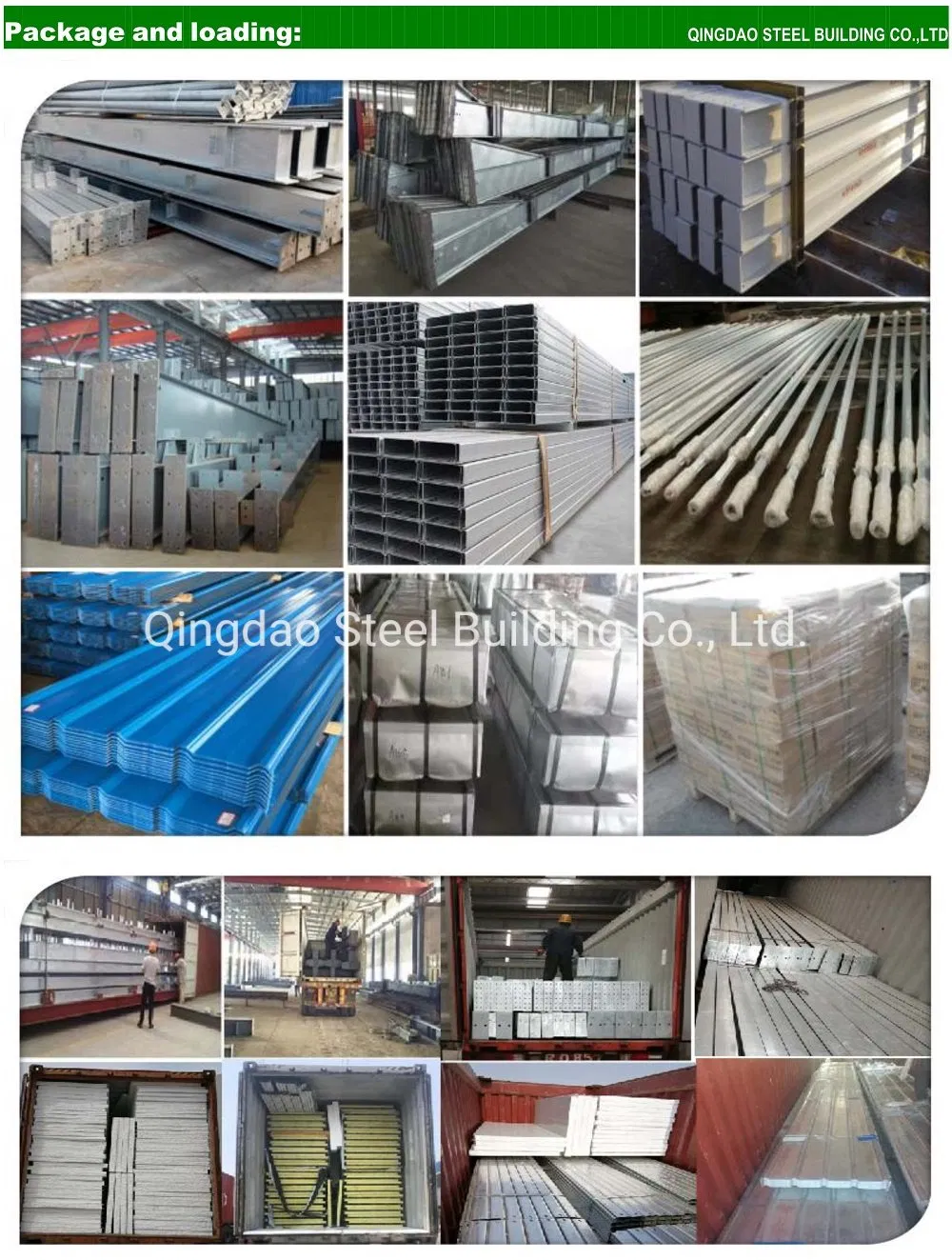

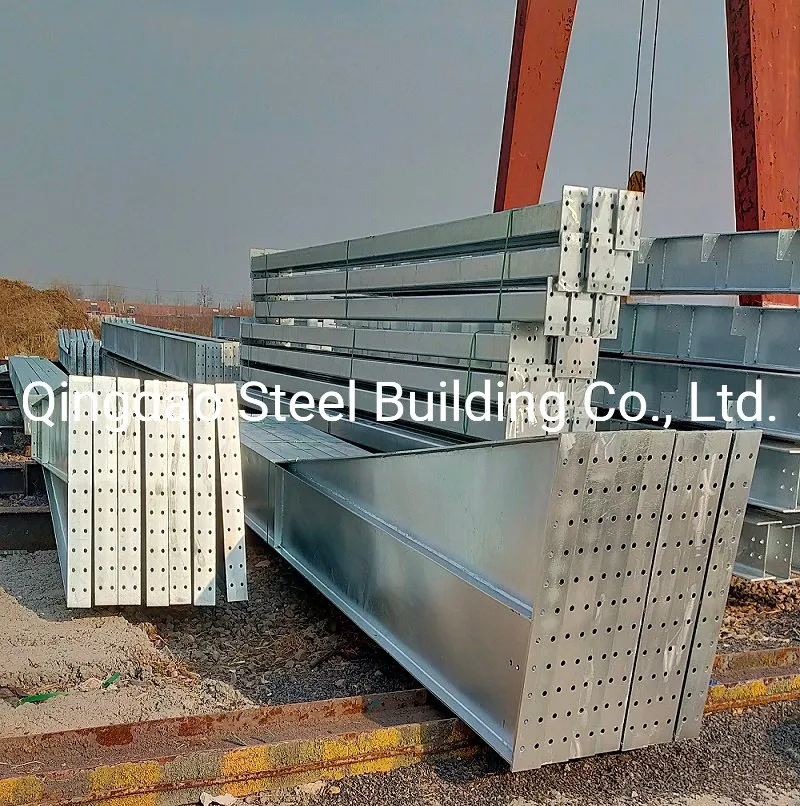

Embalaje y envío

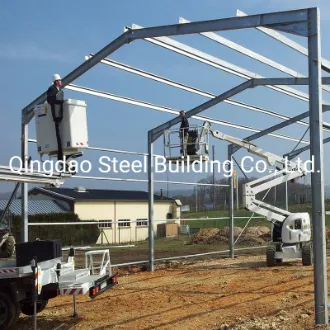

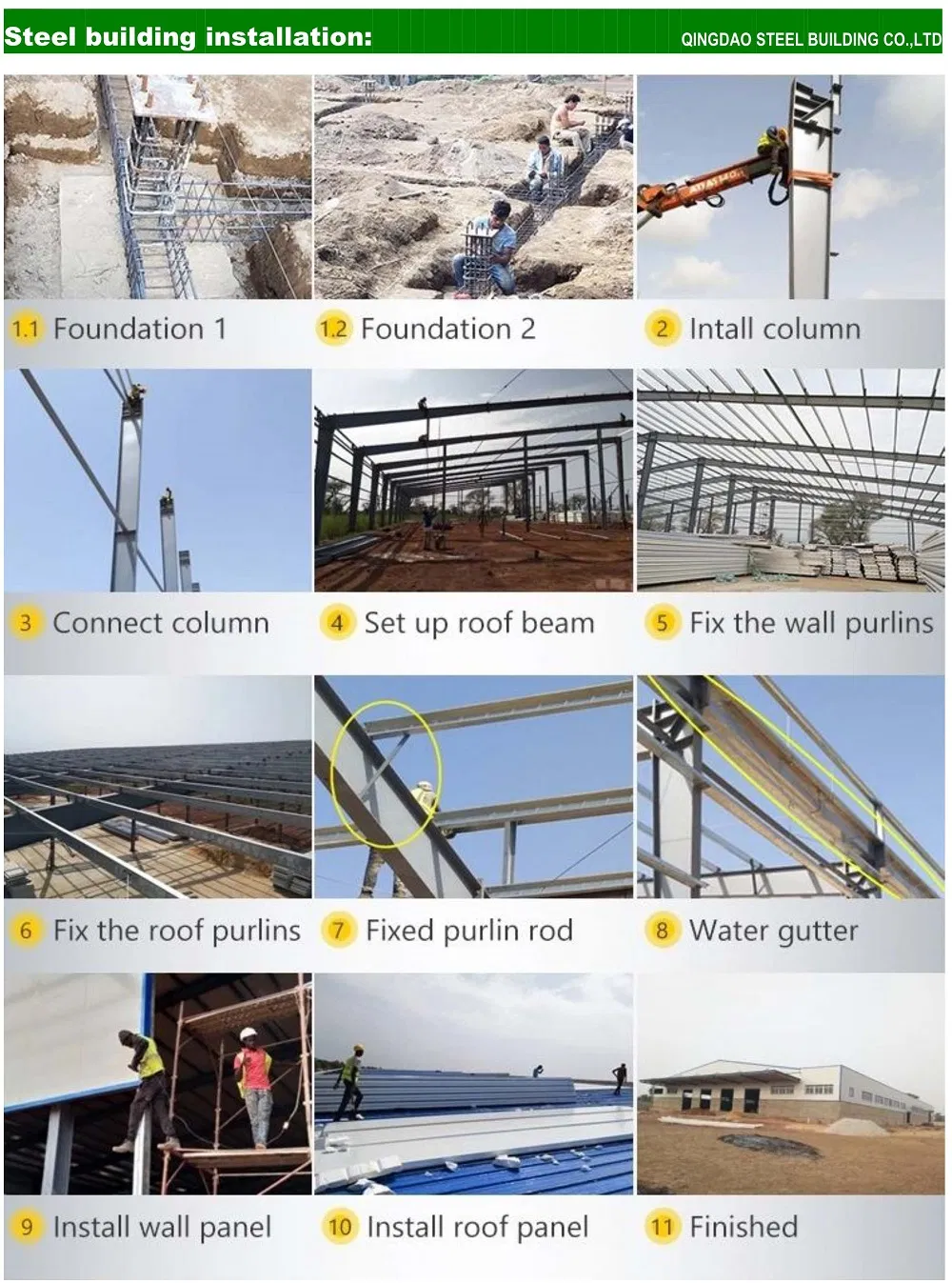

Instrucciones de instalación

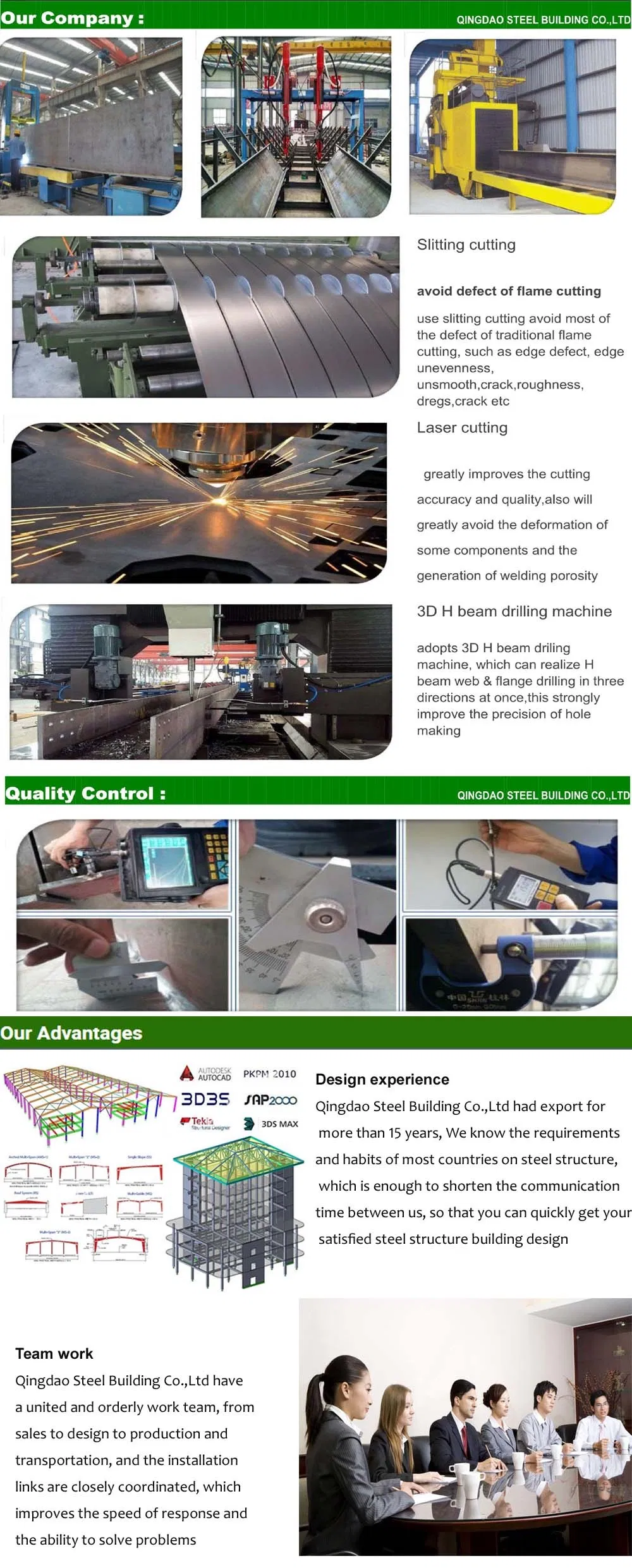

Perfil de la Empresa

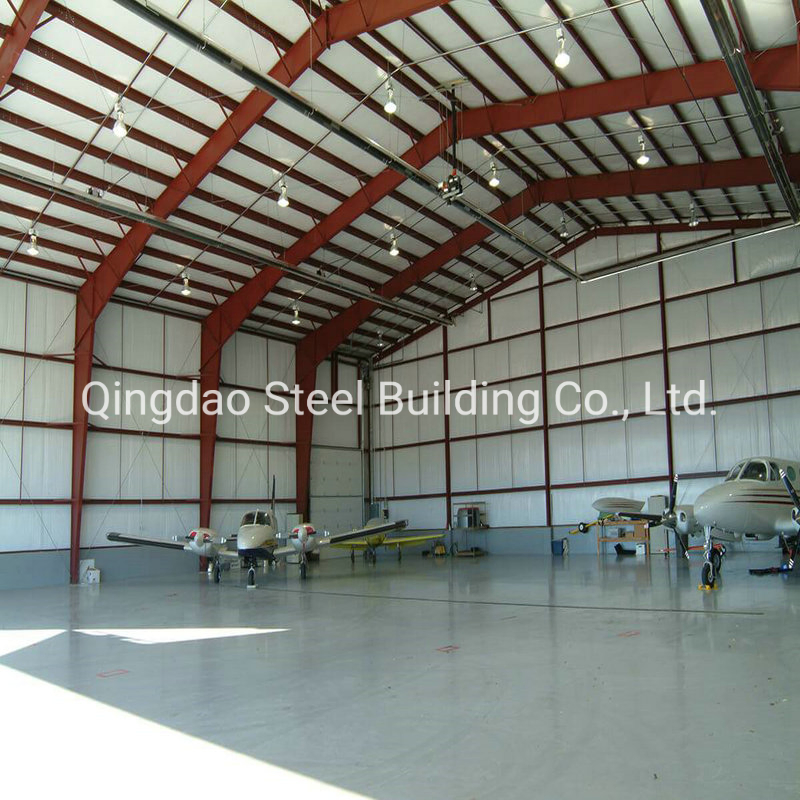

Somos un fabricante especializado en la construcción de estructuras de acero prefabricadas. Hemos construido numerosos edificios comerciales, hangares de aviones, plataformas, iglesias, picaderos, pabellones y canchas deportivas, centros de logística, plantas de procesamiento industrial, depósitos de acero, talleres, establos y galpones avícolas en todo el mundo. Contamos con clientes en Paraguay, Chile, Colombia, México, Australia, Nueva Zelanda, Myanmar, Sri Lanka, Maldivas, Mauricio, Sudáfrica, Angola, Senegal, Hungría, Francia, entre otros países.
Disponemos de 2 líneas completas de producción de estructuras de acero de alta precisión. Las piezas cortadas por láser mejoran notablemente el acabado y la estética del producto. La máquina de perforación 3D para vigas H garantiza la máxima precisión en las conexiones. Nuestras líneas de producción de perfiles C/Z y paneles sándwich compuestos cubren las diversas exigencias de nuestros clientes globales.
Nuestra capacidad de producción anual es de: 30.000 toneladas de vigas H soldadas y estructuras principales, 8.000 toneladas de perfiles C y Z, 100.000 metros cuadrados de paneles sándwich y 8.000 toneladas de planchas corrugadas de acero.
Contamos con un equipo altamente experimentado que le proporcionará un plan de presupuesto gratuito y asesoramiento técnico antes de la venta. Proporcionamos un conjunto completo de planos de diseño detallados, fotos y videos de progreso, reportes de inspección de calidad y asistencia de instalación durante todo el proceso.
Contamos con diversas patentes y certificaciones internacionales como SGS, Bureau Veritas, EN1090 EXC2, CE, IWE e ISO9001.
Preguntas Frecuentes (FAQ)
¿Es su empresa una fábrica o una empresa comercial?
Somos una fábrica de producción directa, lo que nos permite ofrecerle la mejor calidad al precio más competitivo del mercado.
¿Qué garantía de calidad ofrecen y cómo controlan la calidad?
Realizamos autoinspecciones rigurosas en todas las fases del proceso de diseño y fabricación. Además, aceptamos con total conformidad las inspecciones de terceros como SGS, QIMA y Bureau Veritas.
¿Ofrecen servicios de guía o supervisión de instalación en el sitio en el extranjero?
Sí, podemos enviar a nuestros ingenieros técnicos profesionales al extranjero para supervisar y guiar la instalación en el sitio del proyecto. Hemos completado con éxito la instalación en múltiples países.
¿Cuál es su mercado principal de exportación?
Nuestros productos se exportan de forma constante a Europa, África, Medio Oriente, Asia del Sur, Sudeste Asiático, Australia, Nueva Zelanda y América del Sur.
¿Bajo qué estándares y normas internacionales pueden diseñar y fabricar?
Nuestras estructuras pueden diseñarse y fabricarse bajo el estándar europeo (EN1090 EXC2 con marcado CE), estándar americano (ANSI/AISC 360-05) y estándar australiano (AS4100-1998), adaptándonos a las normativas de viento y carga locales.
¿Qué componentes incluye el suministro de un edificio de acero prefabricado?
El paquete incluye el bastidor de acero principal y secundario preformado, paneles de techo y pared cortados a medida, puertas, ventanas, pernos de conexión y de anclaje, silicona, tapajuntas de protección y accesorios como canaletas y bajantes.
