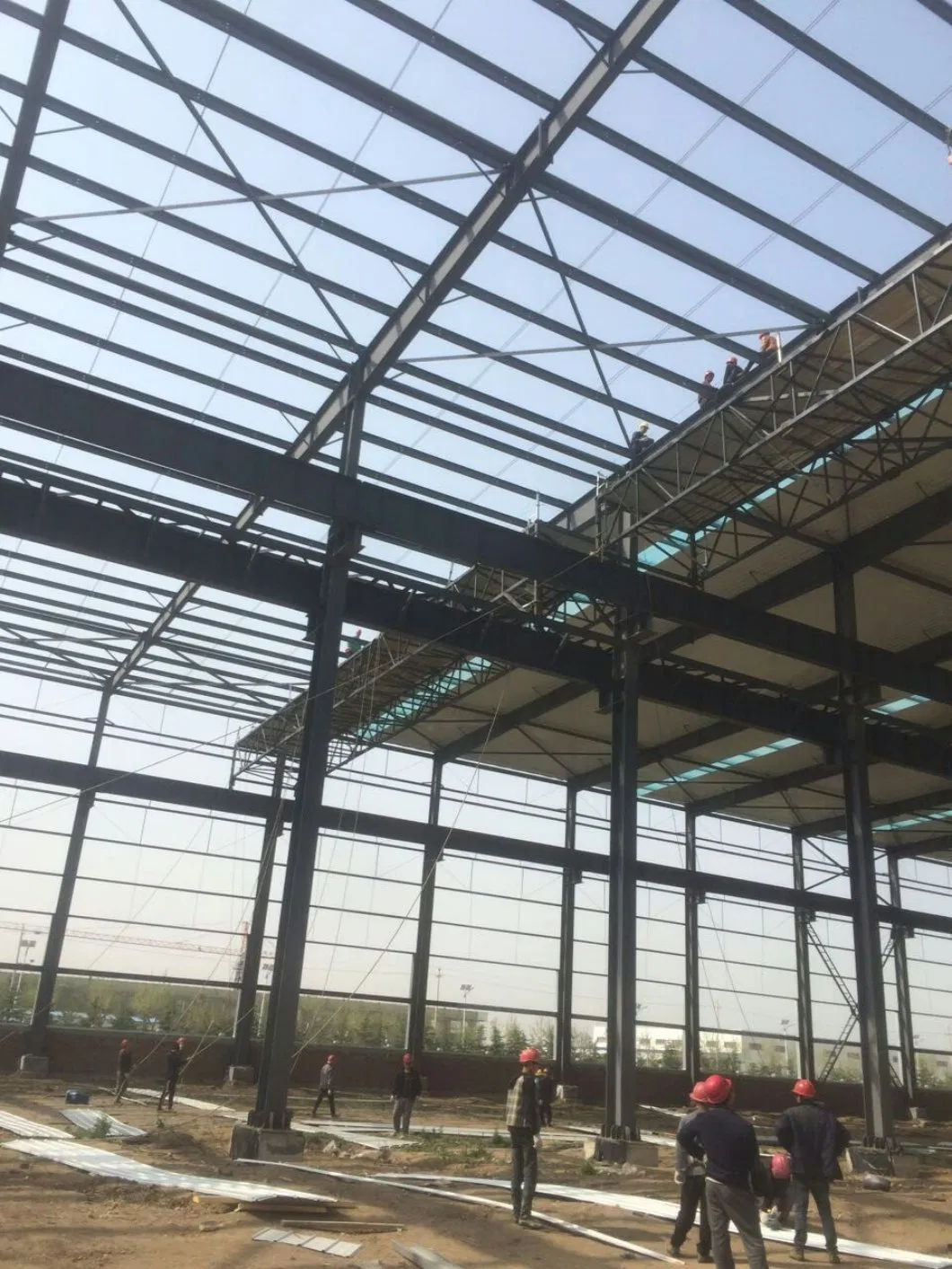

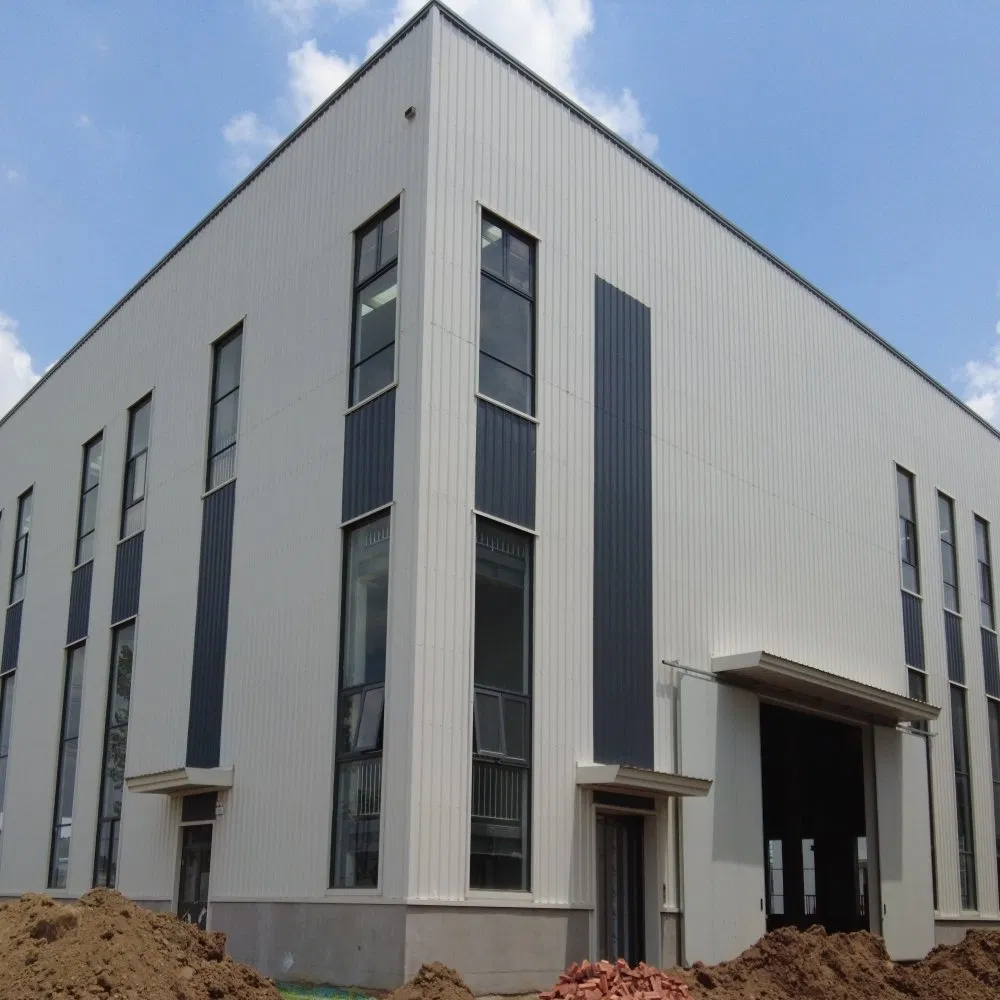

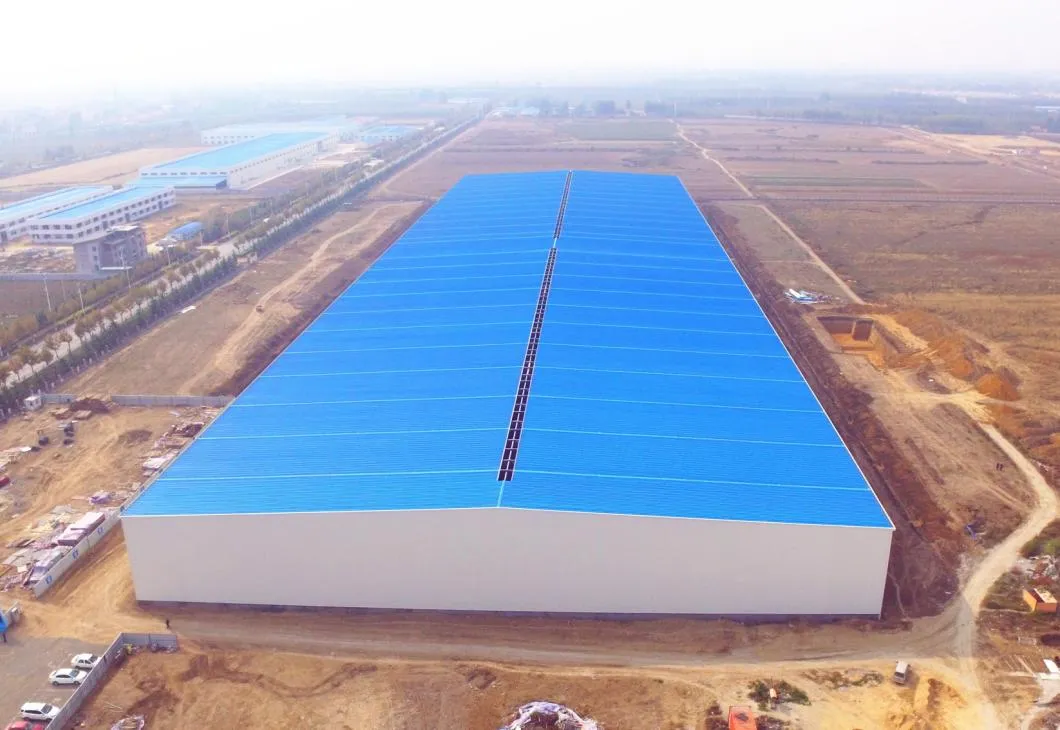

El principal componente de carga de acero industrial almacén es de estructura de acero. Incluye los Pilares, vigas de la parte superior, sótanos y sistemas de apoyo. También incluye correas de paredes y techo. P345B de acero para el bastidor principal y Q235B de acero para el sistema de apoyo. Paneles de metal monocromo se utilizan para las paredes y techo. Utilice los paneles sándwich según las condiciones de temperatura. Al calcular el presupuesto para una estructura de acero de almacén, las dimensiones son esenciales, incluyendo la longitud, anchura y altura. La velocidad del viento local y la nieve también afectará los costos de construcción.
| El nombre del elemento | La especificación | Parámetro de material | Tratamiento Técnico |
|---|---|---|---|
| La columna | Forma de H, caja, tubo de acero, chapas laminadas en caliente | P235B, Q345B | La pintura o galvanizado en caliente |
| Beam | Forma de H, de la armadura de acero, chapas laminadas en caliente | P235B, Q345B | La pintura o galvanizado en caliente |
| Prepara | Barra de acero, tubo de acero, perfiles de acero | P235B, Q345B | - |
| Purling | C o Z forma purling: 3,0 mm de espesor 1,8 mm aprox. | P235B, Q346B | Galvanizado en caliente |
| La pared y techo | La EPS, lana de roca, Pu, panel sándwich de lana de vidrio o una sola hoja. | El acero T=0.426~0.8mm, aislamiento T=50~150mm | Alu-zinc 150g, la pintura de fluorocarbono |
| Puerta | Correderas o puerta de rodadura | Hoja de acero o aluminio, T=1.0~1.5mm | La pintura o galvanizado en caliente |
| La ventana | De vidrio de aleación, obturador de aleación de aluminio | T=1.0~2.0mm | Aleación |
| Panel de iluminación | El FRP, T=1,5 mm o T=1,8mm | Coeficiente de expansión térmica: 2.2X10-5/cm/cm/ºC | Un 85% de transmitancia de luz |
| Ventilador | Ventilador de la turbina, y de tipo eléctrico | El acero, acero inoxidable, PC | La pintura o galvanizado en caliente, 304 |
| Canalones | Placa de acero inoxidable o galvanizado | T=2,0 mm | Galvanizado en caliente, 304 |
| La bajada | Tubo de PVC, tubo de acero de color T=0,5mm | Φ110, 160, 200 | La pintura |
| El tornillo | Normal, alta resistencia | 10,9S, 4.8s | Galvanizado en caliente |
| Perno de anclaje | Barra de acero M24, M27 M30 | P235B | - |

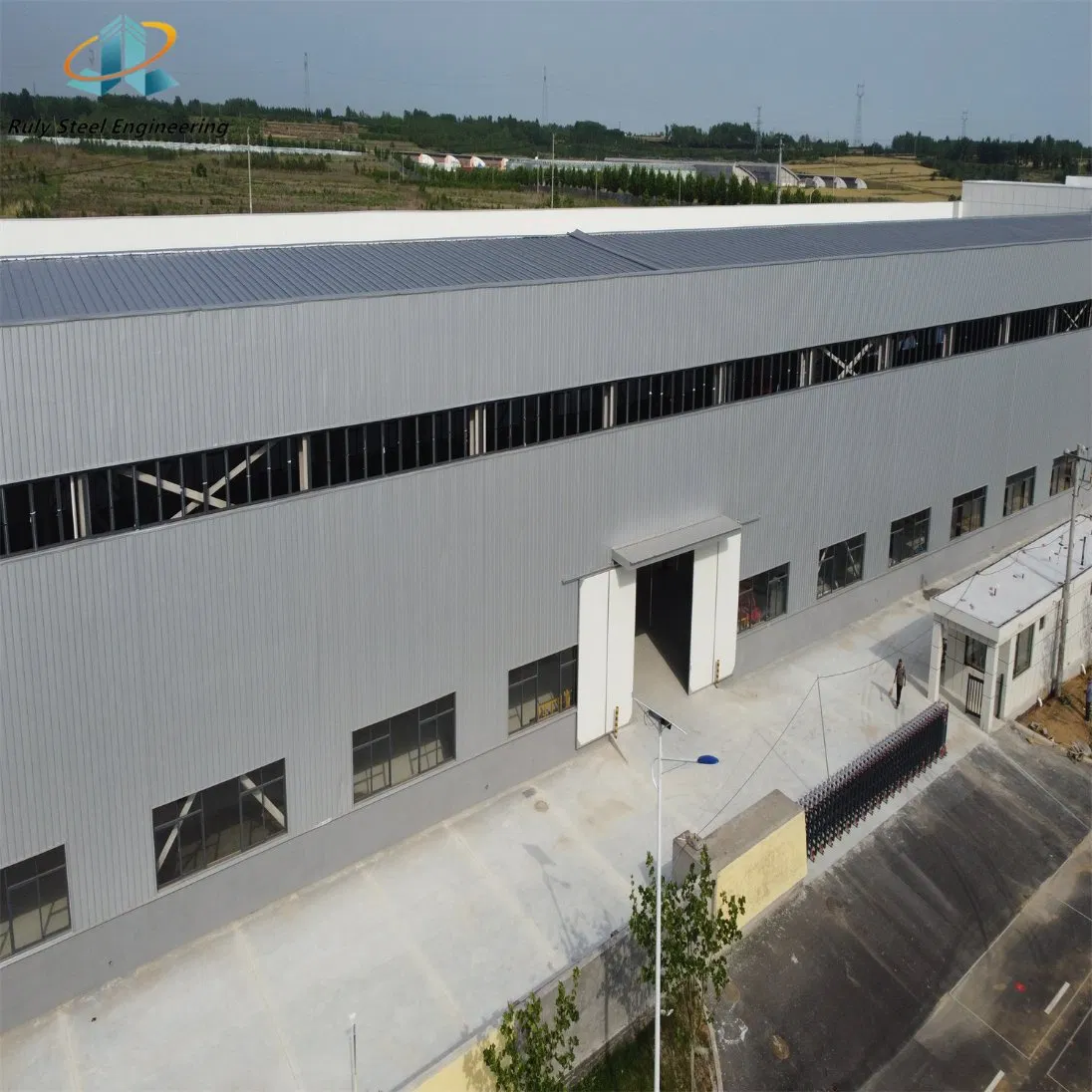

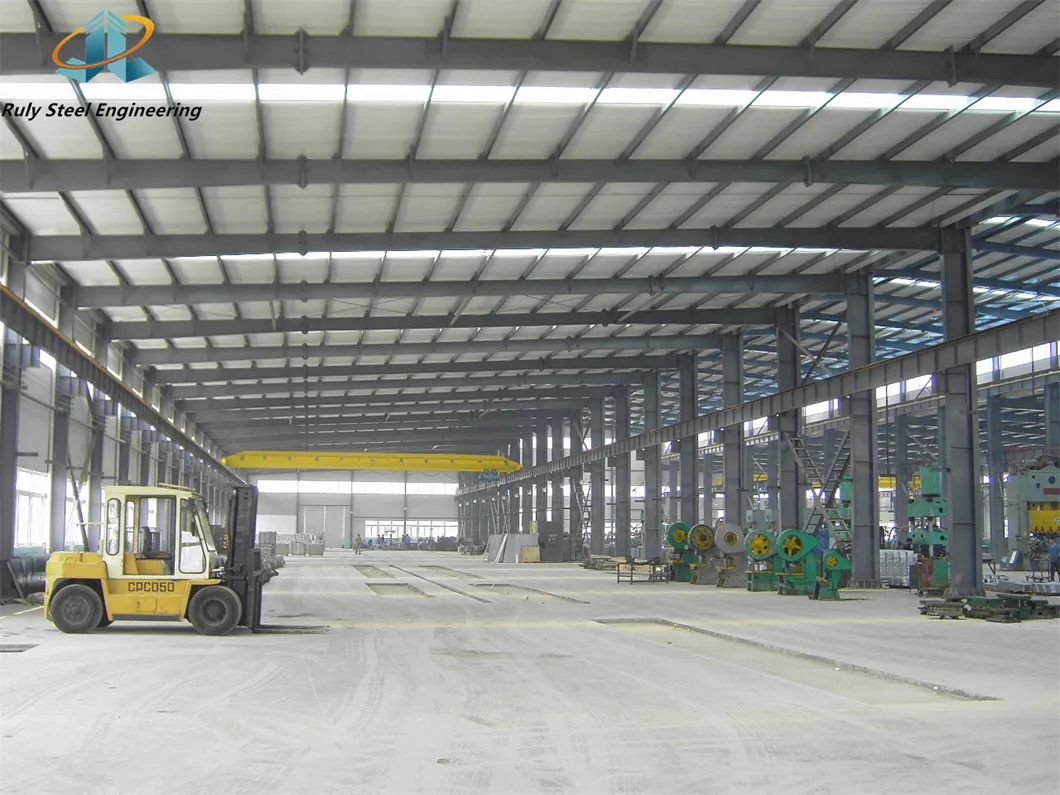

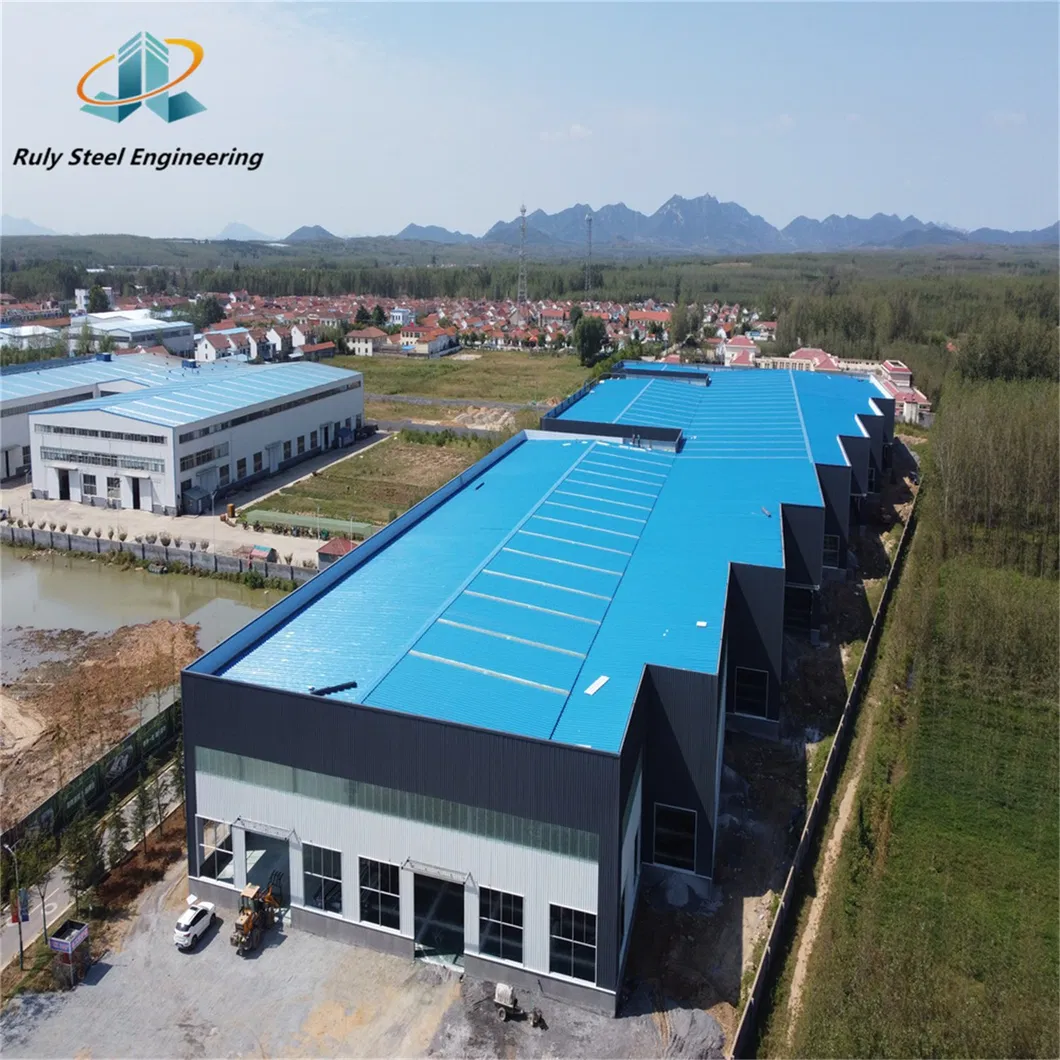

Proyecto 1

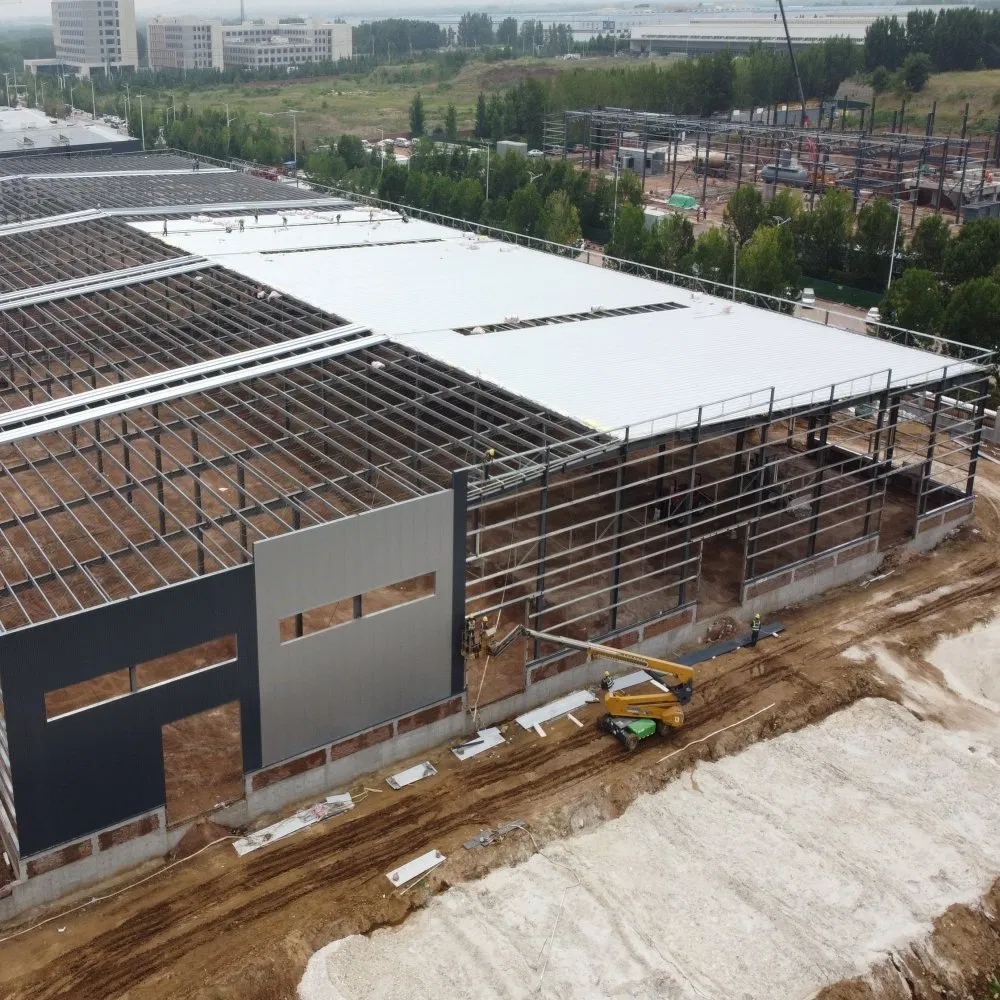

Proyecto 2

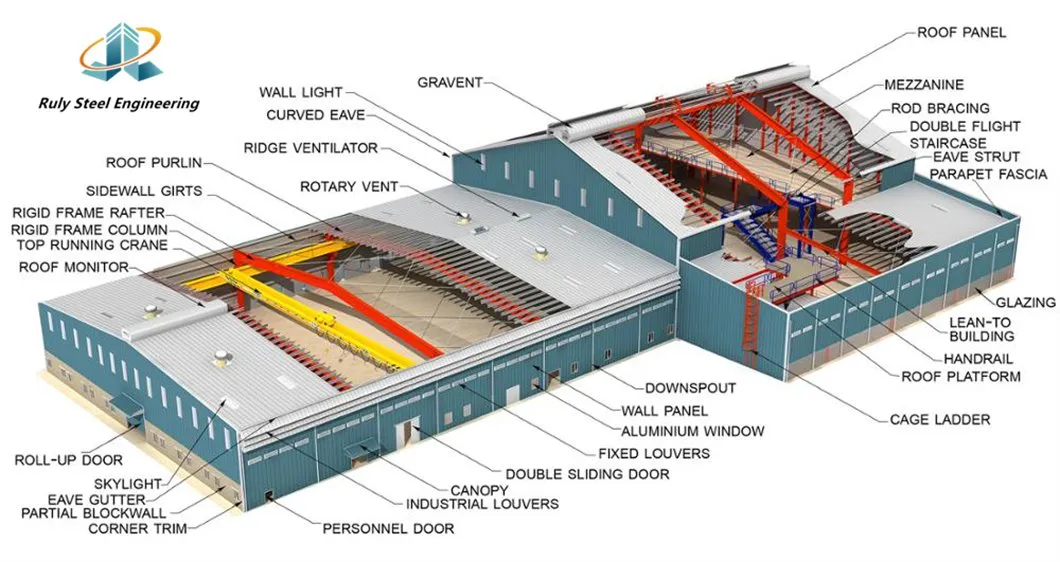

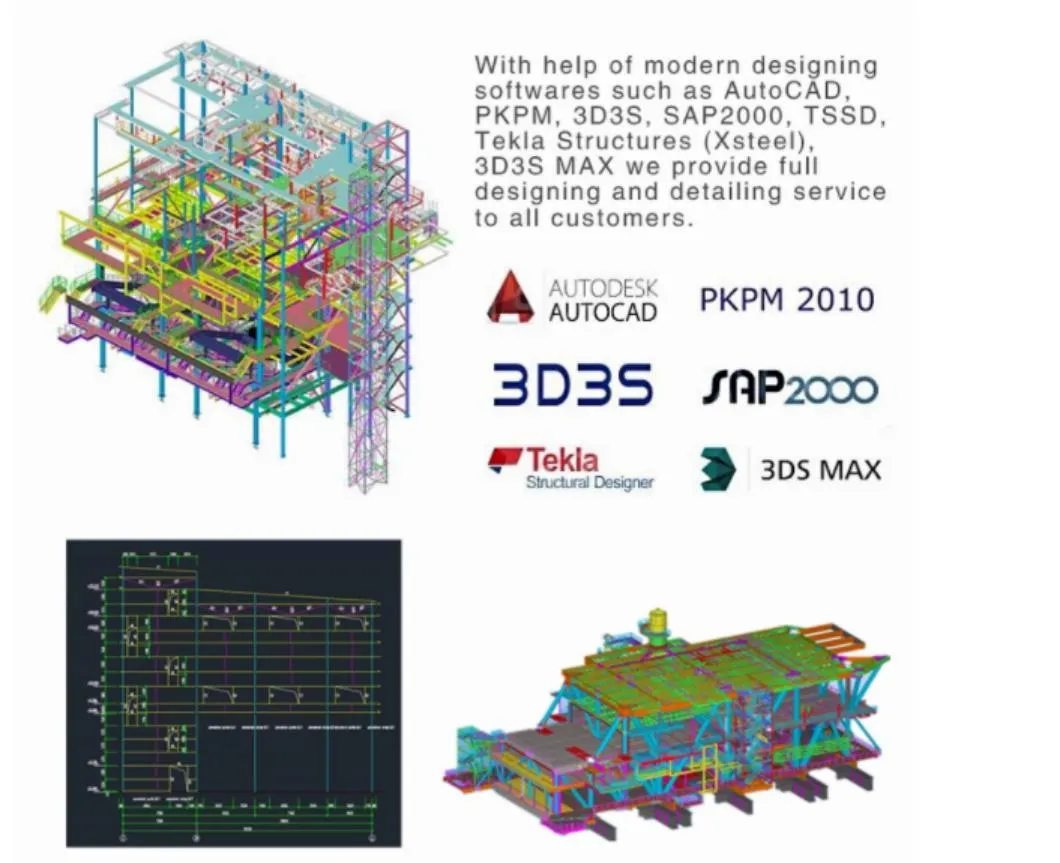

Para cada proyecto, diseñamos la presentación preliminar mediante modelos 3D en Tekla y esquemas detallados de instalación que facilitan la correcta ejecución en el sitio de construcción.
Para proporcionarle un presupuesto preciso y adaptado a sus necesidades, complete los siguientes datos técnicos de su proyecto:
| N° | Pregunta Técnica | Parámetro Requerido |
|---|---|---|
| 1 | Ubicación (¿dónde se construirá el proyecto?) | País / Área geográfica: ___________________ |
| 2 | Dimensiones generales del edificio | Longitud: ______ mm * Anchura: ______ mm * Altura: ______ mm |
| 3 | Carga de viento máxima local | Velocidad máxima: ______ Kn/m², ______ km/h, ______ m/s |
| 4 | Carga de nieve máxima local | Altura máxima de nieve acumulada: ______ Kn/m², ______ mm |
| 5 | Resistencia sísmica / Grado de terremoto | Nivel sísmico requerido: ______ |
| 6 | Muro de ladrillo perimetral | ¿Es necesario? Altura sugerida: 1.2 m o 1.5 m: ___________________ |
| 7 | Aislamiento térmico | En caso afirmativo, se sugieren paneles sándwich (EPS, lana de vidrio, lana de roca, PU). Si no es necesario, se utilizarán chapas de acero sencillas. |
| 8 | Puertas: cantidad y dimensiones | ______ unidades, ______ (ancho) mm * ______ (alto) mm |
| 9 | Ventanas: cantidad y dimensiones | ______ unidades, ______ (ancho) mm * ______ (alto) mm |

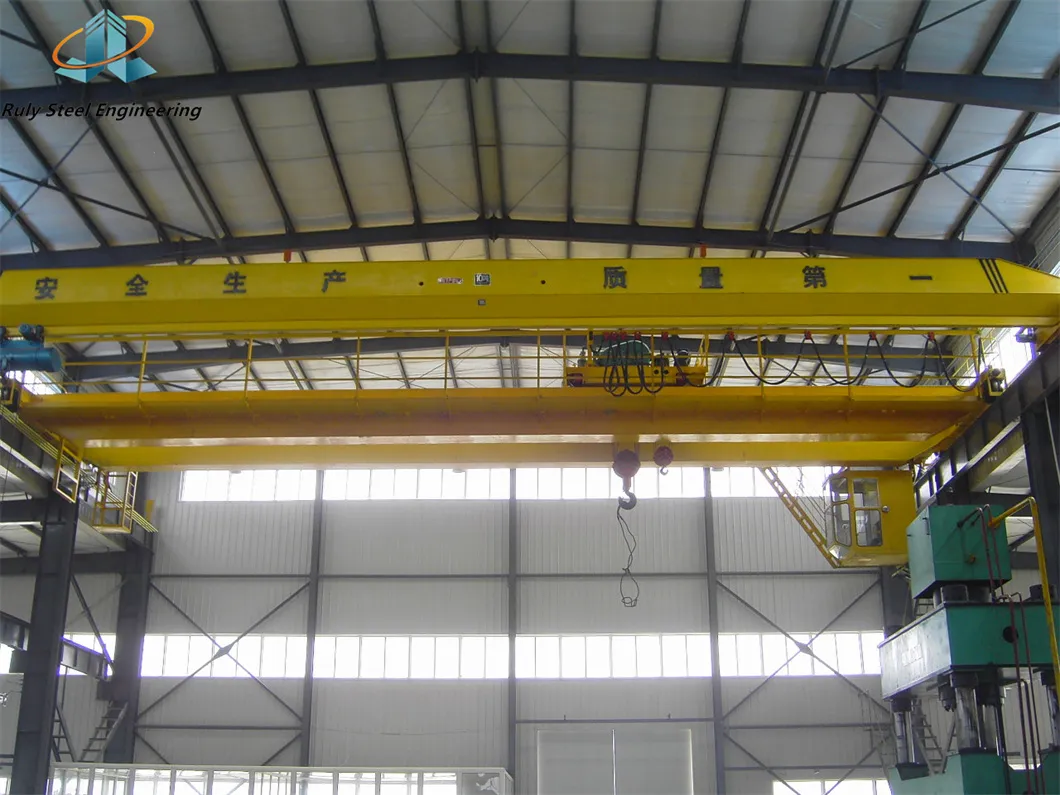

| 10 | Grúa / Puente grúa industrial | ¿Es requerida? Cantidad: ______ unidades. Capacidad de elevación máxima: ______ toneladas. Altura máxima: ______ m |
