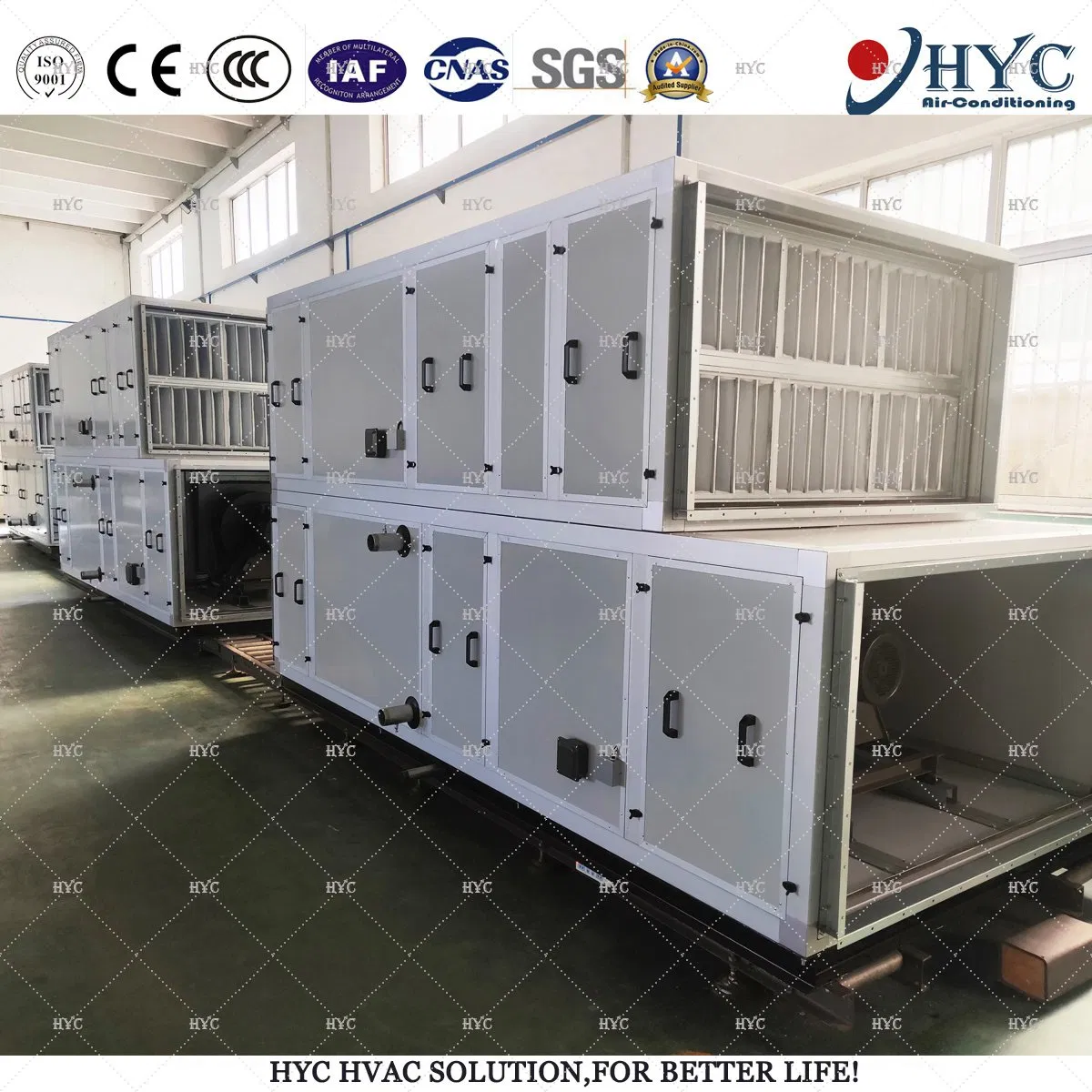

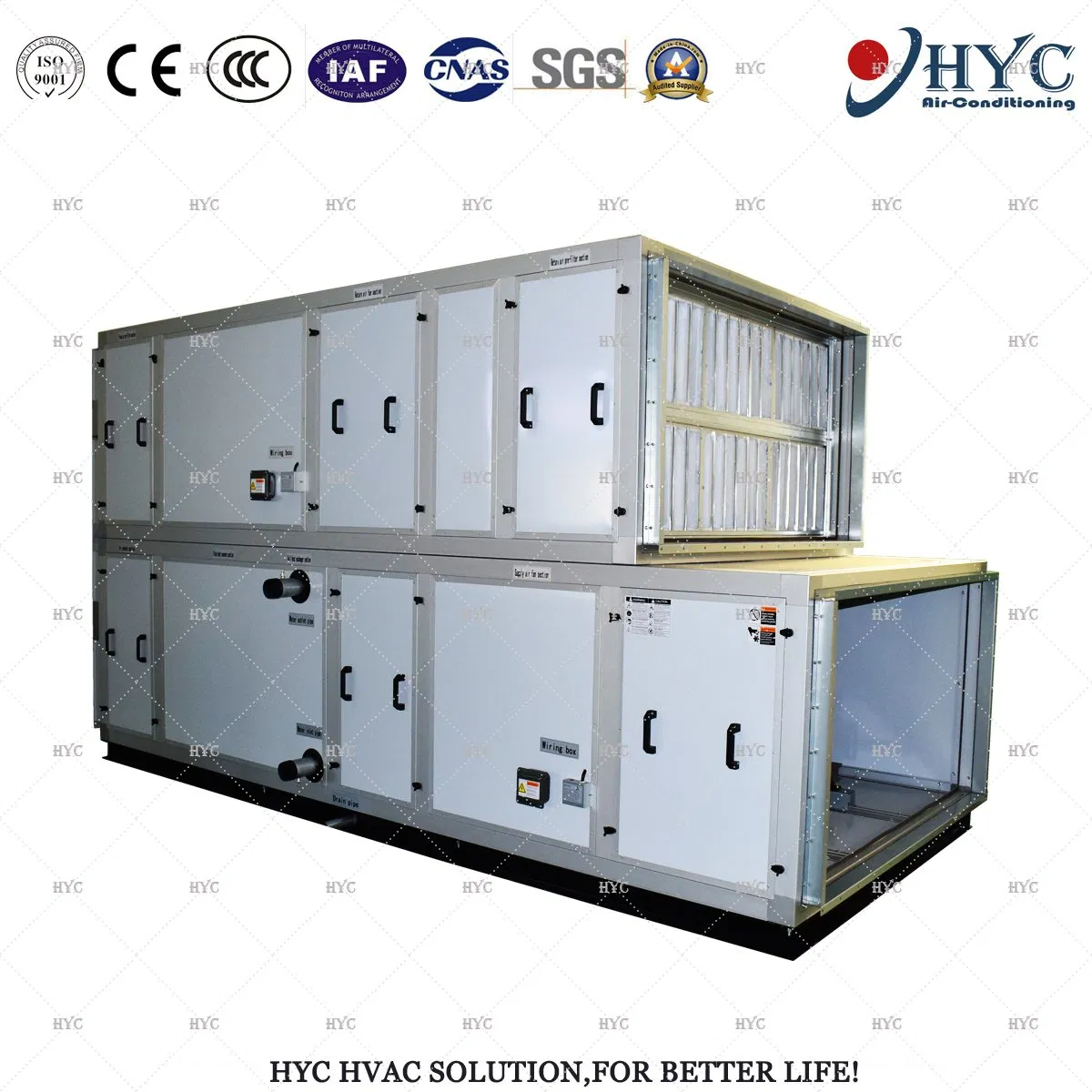

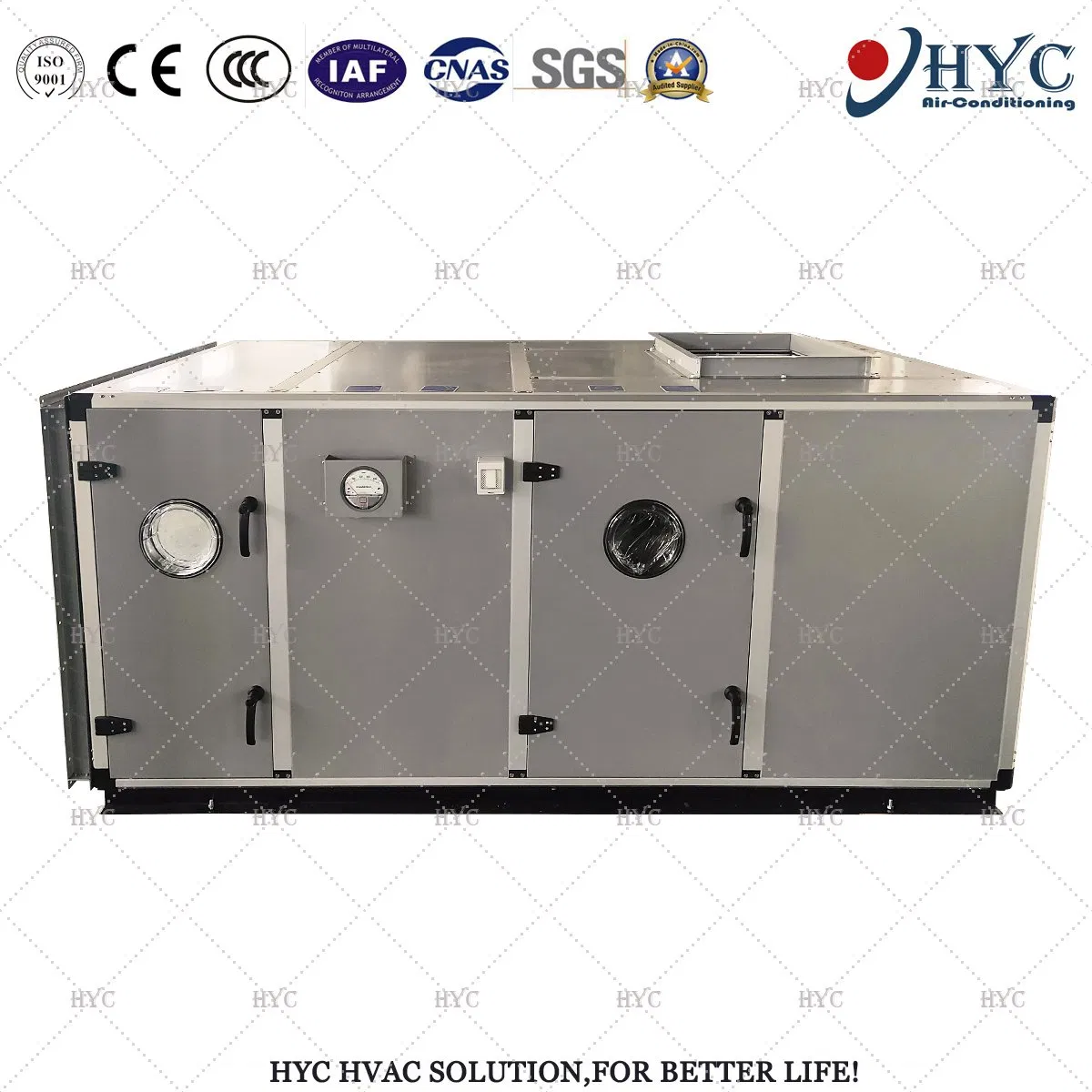

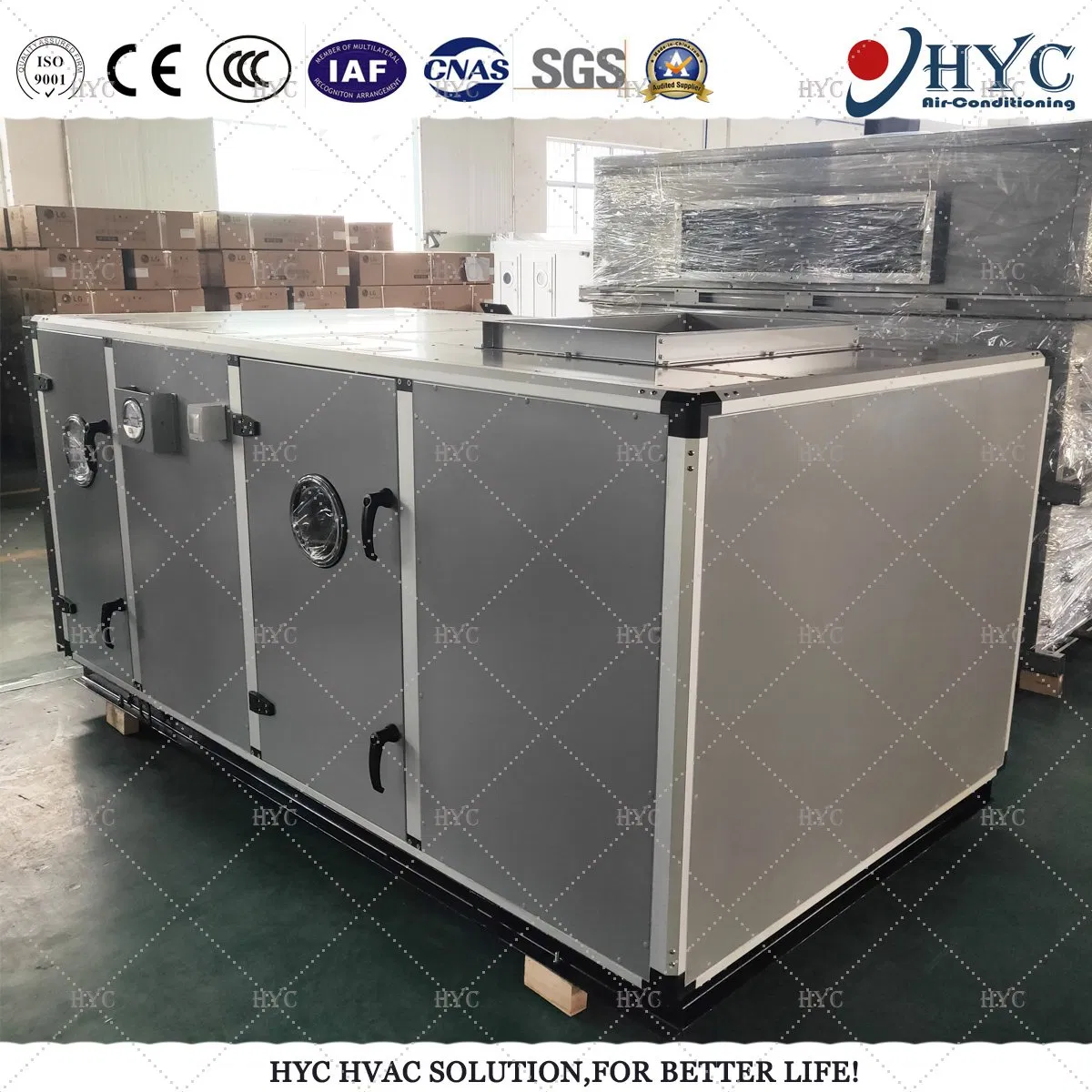

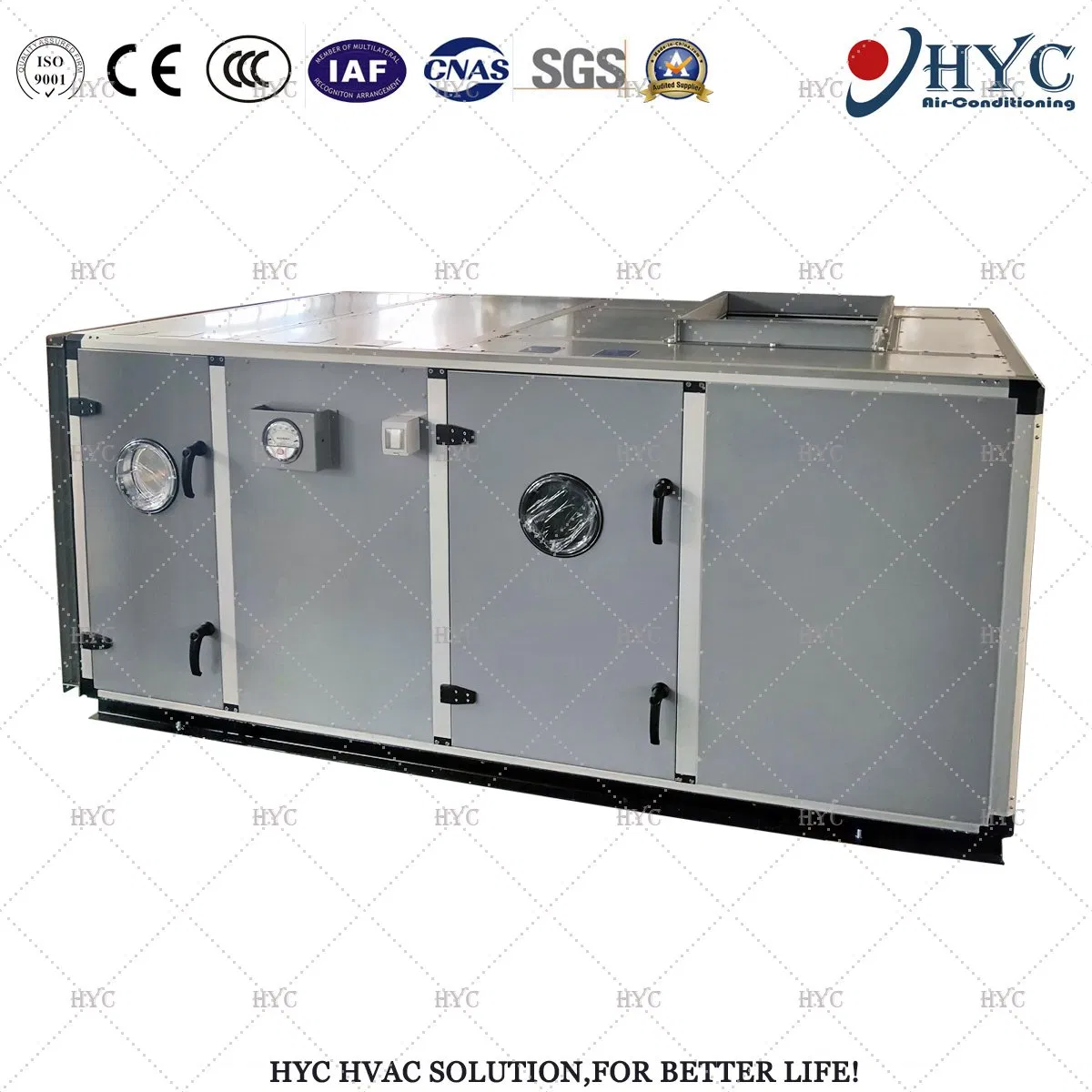

Control de Temperatura y Humedad HVAC Unidad de Manejo de Aire Modular de Hongo

Personalización:	Disponible
Tipo:	Unidad de Tratamiento de Aire
Tubo de aire de materiales:	Hoja de galvanizado

Información Básica

No. de Modelo.

HAH

Durabilidad Corrosión

Superior

Tensión De Funcionamiento

220v, 380-415v, 50/60hz

Nivel De Ruido

Ultra Bajo

Los campos de aplicación

Apartamento, edificio de oficinas, villa, industrial

Vida

> 20 años

Certificación

ISO, CE, CCC

Condición

Nuevo

Material de la bobina

Aleta azul de aluminio hidrófilo/cobre

Tiempo de entrega

25 días

A medida

Disponible

OEM/ODM

Disponible

Capacidad

1500-60000 cfm

Refrigerante

Agua

Motor

Bajo nivel de ruido

Bobina

4 filas / 6 filas / 8 filas

Material del panel

Doble piel con accesorio de poliuretano

Paquete de Transporte

Paquete de película/madera

Marca Comercial

OEM/ODM

Origen

China

Capacidad de Producción

50000 sets

Descripción de Producto

Control de Temperatura y Humedad HVAC Unidad de Manejo de Aire Modular de Hongo

Le damos la bienvenida sinceramente a visitar nuestra fábrica a su conveniencia. El cliente puede presenciar las condiciones reales de producción mediante videos o fotos en línea en cualquier momento durante la producción.

1

Amplia gama de flujo de aire

Los rangos de flujo de aire van desde 2700 a 120000 m³/h, lo cual es capaz de cumplir con diversos requisitos de aplicación.

2

Diseño de la estructura de panel

El panel está hecho de acero de doble revestimiento de polvo (tanto exterior como interior) con espuma de poliuretano de alta presión inyectada entre ellos, ofreciendo así un panel rígido y robusto. El marco es de aleación de aluminio y se sujeta al grupo; como resultado, la unidad es fuerte y ligera.

3

Bajas fugas de aire

Gracias al montaje de espuma de poliuretano de alta presión y al diseño especial de aislamiento, se garantizan bajas fugas de aire, minimizando al máximo la pérdida de energía.

4

Bajo nivel de ruido

Gracias al panel rígidamente atornillado, el conjunto de ventilador equilibrado estática y dinámicamente con amortiguador de resorte y la sección estrechamente integrada reducen al máximo la vibración y el ruido.

5

Diseño de la bobina

Todas las bobinas están diseñadas por software de selección computarizado profesional, probado a través de pruebas de laboratorio y aplicaciones en la vida real.

6

Diseño modular

Método de diseño modular, capaz de hacerlo confiable y flexible para adaptarse a diferentes condiciones del sitio. Fácil montaje e instalación en el lugar de trabajo.

Secciones Funcionales

Cabinet / Carcasa

Cajón de mezcla

Sección de aire fresco / escape

Sección de filtro Pre-Sec-Hepa

Sección de bobina

Sección de ventilador

Sección de humidificación

Sección de calefactor eléctrico

Sección de atenuador de sonido

Sección de recuperación de calor

Tabla de Parámetros Técnicos

Flujo de aire	Fila 4				6 filas				Fila 8
Flujo de aire	TC (kW)	SC (kW)	Flujo Agua (L/S)	Resist. Agua (kPa)	TC (kW)	SC (kW)	Flujo Agua (L/S)	Resist. Agua (kPa)	TC (kW)	SC (kW)	Flujo Agua (L/S)	Resist. Agua (kPa)
m³/h	kW	kW	L/S	kPa	kW	kW	L/S	kPa	kW	kW	L/S	kPa
2110	8.50	7.77	0.38	1.0	13.40	10.19	0.62	3.4	16.45	11.52	0.76	6.1
3640	19.43	15.32	0.91	6.0	26.65	18.83	1.26	14.9	31.19	20.85	1.46	24.8
5180	30.29	22.77	1.43	16.1	39.87	27.49	1.88	36.3	45.86	30.19	2.15	59.3
5580	29.31	23.13	1.39	7.3	40.35	28.50	1.92	16.9	47.37	31.62	2.25	27.7
7990	46.08	34.70	2.18	18.9	61.01	42.04	2.87	40.9	63.69	63.51	3.06	9.2
10410	63.40	46.51	3.01	37.8	73.82	52.32	3.53	10.9	87.09	58.20	4.18	18.1
12820	79.63	57.84	3.68	59.7	94.23	65.74	4.47	18.3	110.10	72.83	5.26	30.3
10800	62.40	46.85	2.98	16.0	82.44	56.72	3.95	36.2	94.99	62.37	4.52	58.3
14090	85.30	62.63	4.06	31.4	99.53	70.54	4.77	10.8	117.58	78.54	5.56	17.9
17380	108.73	78.64	5.18	54.1	127.58	88.96	6.08	18.4	149.32	98.66	7.18	30.4
20670	117.51	88.60	5.63	13.3	156.33	107.68	7.51	29.4	180.23	118.43	8.60	46.1
17030	103.88	75.96	4.99	34.8	120.30	85.20	5.76	10.8	142.11	94.87	6.79	17.9
20980	131.12	94.81	6.19	56.7	153.81	107.24	7.33	18.5	179.44	228.69	8.48	29.5
24930	141.99	106.92	6.82	13.4	188.68	129.86	9.09	29.6	217.35	142.77	10.37	46.3
28890	169.72	125.98	8.13	19.9	222.26	151.97	10.51	41.6	234.26	157.83	11.22	14.6
25650	158.78	115.21	7.37	59.7	188.76	131.34	9.08	18.9	220.20	145.40	10.58	30.6
30470	173.25	130.48	8.31	13.4	230.47	158.60	11.10	29.6	266.12	174.64	12.67	46.3
36010	204.73	154.14	9.83	15.0	272.10	187.27	13.07	32.3	314.43	206.31	14.97	50.0
41720	245.31	181.89	11.80	22.4	320.99	219.34	15.25	45.8	338.41	227.84	16.32	21.5
47250	284.63	208.76	13.68	31.1	366.25	249.53	17.00	59.5	391.14	261.35	18.86	29.1
52950	306.38	227.43	14.73	35.6	419.38	283.41	20.17	86.1	445.44	295.90	21.46	38.3
47930	280.50	208.37	13.39	19.6	368.50	251.84	17.60	42.3	387.50	261.17	18.51	21.5
54520	326.50	240.05	15.59	27.6	425.50	289.11	20.33	58.8	450.50	301.17	21.53	29.5
61100	375.50	272.92	17.94	37.8	435.50	306.55	20.81	26.1	513.50	341.19	24.54	39.0
59970	360.50	264.56	17.22	27.5	468.50	318.18	22.39	58.4	496.50	331.66	23.73	24.0
67210	410.50	299.15	19.61	37.0	527.11	357.43	24.40	72.9	565.50	375.55	27.03	31.8
74450	462.50	334.55	22.10	48.6	540.50	377.58	25.83	27.0	634.50	419.47	30.33	40.8
81220	504.50	364.92	24.11	51.0	590.50	412.25	28.22	29.8	692.50	457.71	33.10	44.5
94760	589.50	426.07	28.17	56.5	688.50	480.74	32.91	35.5	805.50	532.91	38.51	52.1
98500	616.50	444.41	29.47	54.6	720.50	501.72	34.44	21.7	842.50	556.19	40.28	34.5
107720	682.50	489.40	32.62	68.9	800.50	556.56	38.27	27.3	932.50	613.06	44.58	43.3
116940	731.99	527.55	33.01	73.8	880.50	606.16	42.09	33.7	1018.50	668.20	48.69	52.8
124060	774.96	558.96	34.58	72.2	933.50	642.79	44.63	28.9	1081.50	709.30	51.71	46.3
133930	821.00	596.85	33.96	73.2	1018.50	698.45	48.69	35.2	1174.50	768.74	56.16	56.0
143810	842.50	624.94	40.28	19.7	1102.50	753.70	52.71	42.1	1269.50	829.09	60.70	67.0
153680	913.50	673.24	43.67	23.6	1190.50	810.64	56.92	50.2	1353.22	884.48	62.18	72.8
160720	920.50	689.78	44.01	18.9	1220.50	837.37	58.36	40.0	1402.99	919.64	65.53	59.5
172570	1010.50	749.66	48.31	23.1	1323.50	904.59	63.28	48.0	1391.50	938.01	66.54	28.3
184420	1095.50	812.75	52.38	27.6	1427.50	972.26	68.26	56.8	1506.50	1010.66	72.04	33.3
196270	1180.50	865.44	56.44	32.5	1530.50	1039.51	73.19	66.5	1621.50	1083.35	77.54	38.8

Instalaciones y Producción

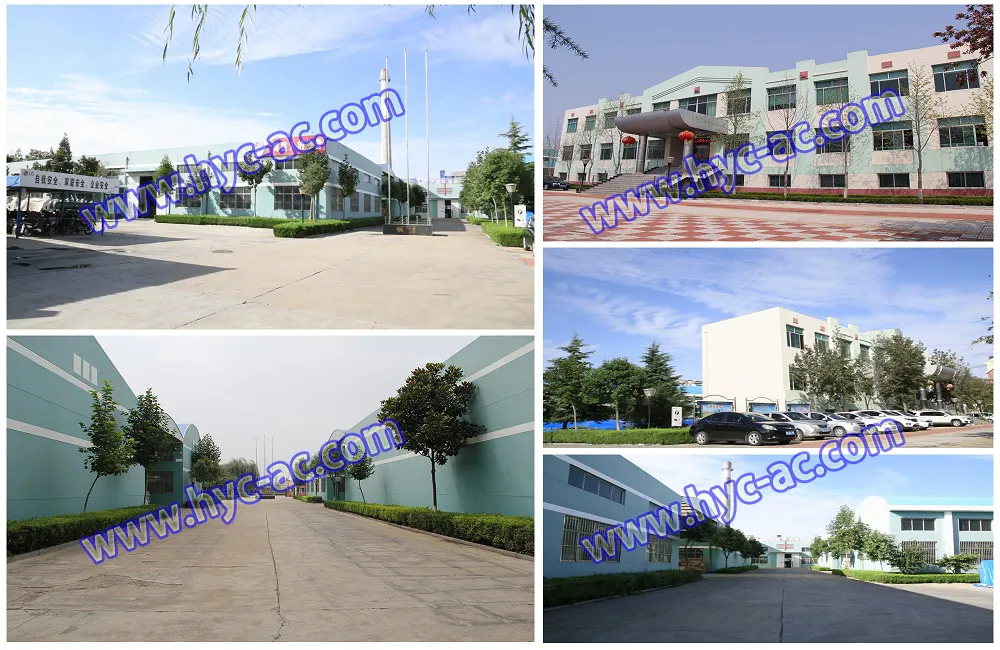

Vista de la Fábrica

Maquinaria de Producción

Laboratorio de Pruebas

Línea de Producción de AHU

Preguntas Frecuentes (FAQ)

¿Cuál es el rango de flujo de aire que pueden manejar estas unidades modulares?

Nuestras unidades de manejo de aire ofrecen un rango muy amplio y flexible, que va desde los 2,700 m³/h hasta los 120,000 m³/h, cumpliendo con diversos requerimientos de climatización y ventilación.

¿Cómo se logra el bajo nivel de ruido en el equipo?

El nivel de ruido ultra bajo se consigue gracias al diseño rígido de paneles atornillados, un conjunto de ventilador equilibrado estática y dinámicamente, y la integración de amortiguadores de resorte para reducir al máximo la vibración.

¿De qué material están fabricados los paneles de la unidad?

Los paneles están construidos con doble capa de acero con recubrimiento de polvo (tanto en la parte exterior como interior) con un aislamiento de espuma de poliuretano de alta presión inyectada en su interior. El marco perimetral está fabricado con una aleación de aluminio ligera y de alta resistencia.

¿Qué opciones de filtración y tratamiento de aire se pueden incluir?

Gracias a su diseño modular, es posible incorporar secciones de pre-filtro, filtro secundario y filtro Hepa, así como secciones de bobina para agua, humidificación, calefacción eléctrica, atenuador de sonido y sistemas de recuperación de calor.

¿Cuál es la vida útil estimada de la unidad de manejo de aire?

Debido a la alta calidad de sus materiales y a una durabilidad anticorrosión superior, nuestras unidades están diseñadas para ofrecer una vida útil superior a los 20 años de funcionamiento bajo condiciones normales.

¿Es posible solicitar un diseño a la medida para proyectos específicos?

Sí, el servicio de personalización está completamente disponible bajo las modalidades OEM y ODM. El método de diseño modular nos permite adaptarnos de forma flexible a las restricciones de espacio y especificaciones técnicas de cualquier sitio de instalación.
